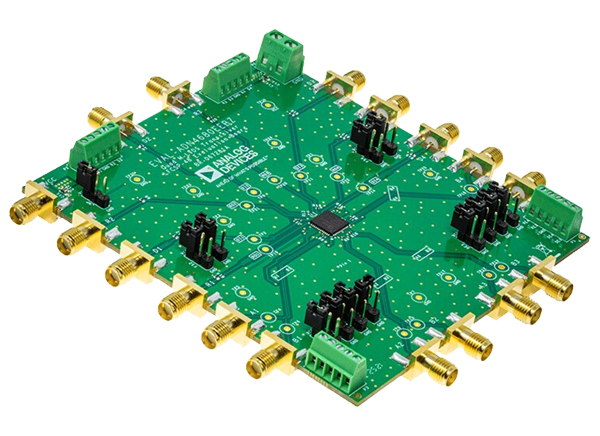

亚德诺半导体EVAL-ADN4680E评估套件旨在快速和容易地演示ADN4680E四轴M-LVDS收发器。ADN4680E四轴M-LVDS收发器是驱动和接收器对，可工作在高达125MHz或250Mbps不归零(NRZ)。每个收发器的驱动程序和接收器以半双工配置连接。这个配置使每个收发器可以通过独立的使能引脚来配置发送或接收数据。EVAL-ADN4680EEBZ是为高速信令而优化的。

ADI EVAL-ADN4680E评估套件提供差动M-LVDS信号跟踪板路由为长度匹配的100欧姆差动对。DIx数字输入和ROx接收器输出长度匹配，并通过一个受控的50欧姆阻抗接地进行路由。EVAL-ADN4680EEBZ提供了一个坚实的接地和电源平面，以实现最佳的电源完整性。

EVAL-ADN4680EEBZ的ADN4680E收发器占地面积为7mm × 7mm, 48引脚LFCSP。

特性

• 易于评估的ADN4680E 250 Mbps，半双工，四M-LVDS收发器

• 针对高速信令优化的单板布局

• M-LVDS差分对上100欧姆差分阻抗可控的匹配跟踪长度

• 匹配的轨道长度在高速DIx和ROx逻辑信号与控制50欧姆阻抗到GND

• 用于连接高速DIx和ROx逻辑信号以及M-LVDS Ax和Bx信号的SMA插口

• 可选螺纹端子连接器，用于访问ROx、REx、DEx和DIx逻辑信号

• 通过螺钉端子排进行电源和接地连接

• 通过ENP引脚跳脱可选择的全球电源下降

• 跳线可选择驱动器使能，接收器使能，并通过REx, DEx和FSx引脚为每个收发器的故障安全

• 测点用于测量所有信号，多个接地点便于探测多个信号

• 100欧姆终端电阻跨越Ax和Bx信号，以模拟终端总线

必需的设备

• 4通道示波器

• 信号发生器

• 3.0V至3.6V电源

概述

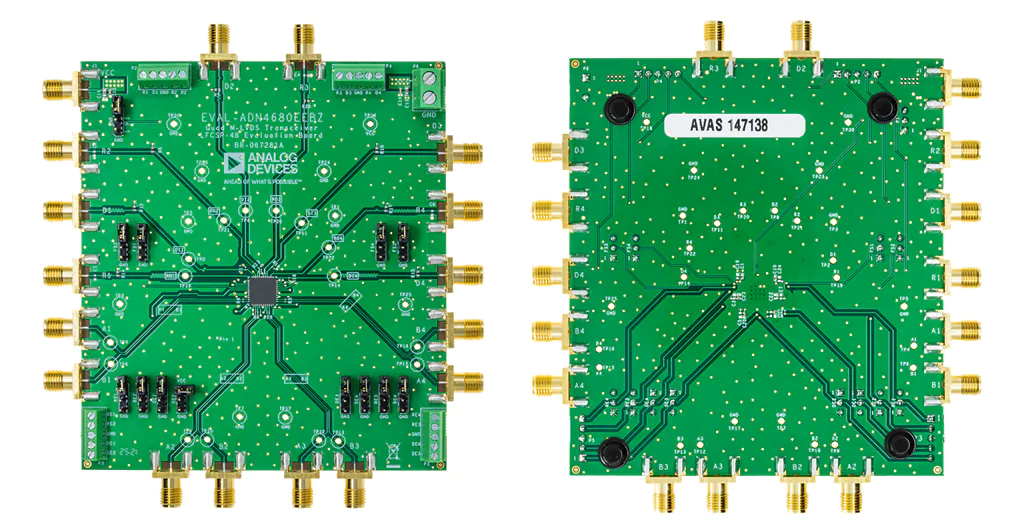

评估板配置
