Power Integrations RDK-866参考设计套件是一款非隔离降压变换器电源，具有输入线过零检测(ZCD)输出信号。LinkSwitch-TNZ IC控制器为标称输出5V, 500mA电源供电。简单和高效的实现是由于高水平的集成，同时仍然提供卓越的性能。RDK-866参考设计套件工作在90VAC-300VAC的输入范围内，适用于无线(WiFi, NBIoT等)和继电器电源。

特性

• 5V/500mA输出，用于无线(WiFi, NBIoT等)和继电器电源

• 低成本和元件计数降压转换器使用现成的电感

• 紧凑的解决方案1.25" x 1.25" x 0.6"

• 交流过零信号输出

• 优化为10dB可听噪音性能

• 空载输入功率50mW

• 优秀的输出电压线路调节(<2% 5v (TYP))

• 减少输出短路故障时的损耗

• 低输出电压纹波100mV(PK-PK)

• 6dB传导电磁干扰裕度

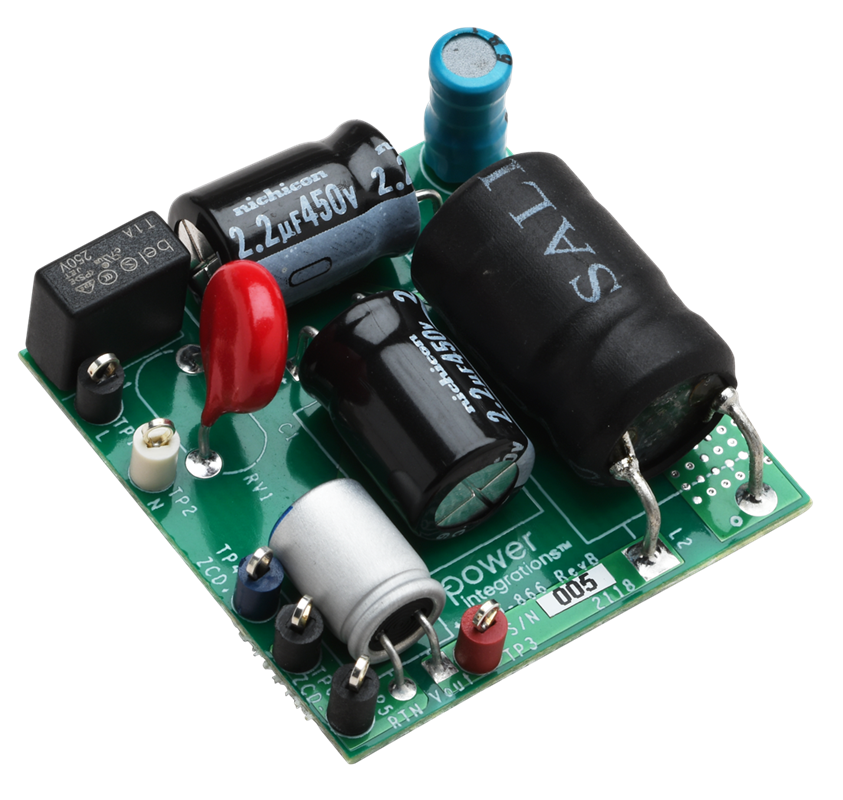

前,后视图

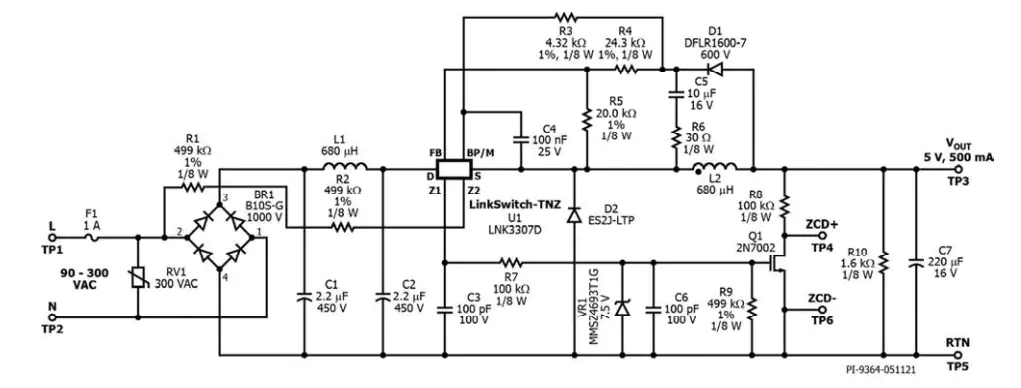

示意图
