Qorvo QPF4591 5.0GHz Wi-Fi 6双路前端模块(FEM)具有5.150GHz到5.925GHz的频率范围，高达30dB的发射增益，和低2.8dB的噪声数字。QPF4291是专为IEEE 802.11ax系统设计的，该系统允许两个独立的RF链通过一个前端模块进行操作。紧凑的外形因素和集成匹配使应用中的布局面积最小化，并大大减少了外部组件的数量。性能的重点是优化一个多模式PA为3.85V电源电压，允许基于用户条件的最佳吞吐量。接收路径匹配最优技术，通过噪声数字性能在更广泛的条件下保持一致，最大化Rx灵敏度，同时保持低电流。

QPF4591集成了多个5.0GHz功率放大器(PA)，功率检测器，发射-接收开关，旁路低噪声放大器(LNA)到一个单一的设备。该FEM具有特定芯片组的兼容控制电压，以方便使用。

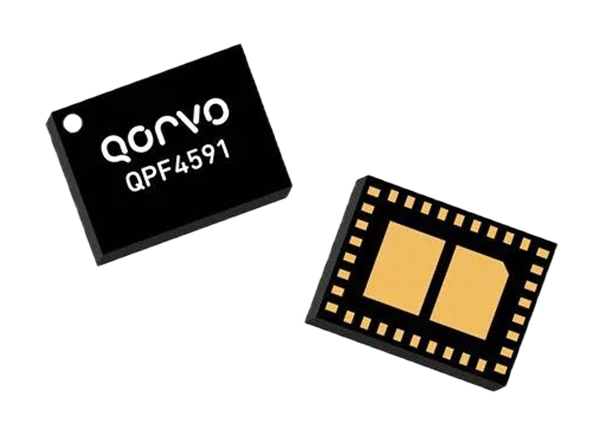

QPF4591 Wi-Fi - 6双路FEM采用34-pad层压板封装，无卤素，无铅，符合RoHS标准。

特性

• 频率范围:5150MHz ~ 5925MHz

• 双路径，在一个设备中容纳2个射频链

• 温度补偿偏置网络

• 多发射偏置模式

• P(OUT) = +16.5dBm MCS10/11 SU HE40 -43dB动态EVM

• P(OUT) = +17.5dBm MCS9 VHT40 -35dB动态EVM

• P(OUT) = +19.0dBm MCS7 HT20 -30dB动态EVM

• P(OUT) = +21dBm MCS0 HT20光谱掩模符合性

• 优化为+3.85V操作

• 集成射频功率检测器

• 12马Rx当前

• 15.0 db Rx获得

• 30 db Tx获得

• 2.8 db噪声图

• 4.0 db绕过损失

• 34垫4.0mm x 3.0mm层压板包装

• 无卤素，无铅，符合RoHS

应用程序

• 访问点

• 无线路由器

• 住宅网关

• 客户端设备

• 物联网

框图
