Qorvo QPF4291 2.4GHz Wi-Fi 6前端模块(FEM)具有2.402GHz至2.482GHz的频率范围，最高可达30dB的发射增益，和低2.0dB的噪声数字。QPF4291是专为IEEE 802.11ax系统设计的，该系统允许两个独立的RF链通过一个前端模块进行操作。紧凑的外形因素和集成匹配使应用中的布局面积最小化，并大大减少了外部组件的数量。

QPF4291集成了多个2.4GHz功率放大器(PA)与功率检测器，发射-接收开关，和旁路低噪声放大器(LNA)到一个单一的设备。这种双路FEM具有特定芯片组的兼容控制电压，以方便使用。

QPF4291 Wi-Fi - 6 FEM采用34-pad层压板封装，无卤素，无铅，符合RoHS标准。

特性

• 2402MHz ~ 2482MHz频率范围

• 双路径，在一个设备中容纳2个射频链

• 温度补偿偏置网络

• 多发射偏置模式

• P(OUT) = +16.5dBm MCS10/11 SU HE40 -43dB动态EVM

• P(OUT) = +19.0dBm MCS9 VHT40 -35dB动态EVM

• P(OUT) = +22.0dBm MCS7 HT20 -30dB动态EVM

• P(OUT) = +22dBm MCS0 HT20光谱掩模符合性

• P(OUT) = +22dBm蓝牙 GFSK

• 优化为+3.85V操作

• 集成射频功率检测器

• 12马Rx当前

• 14.0 db Rx获得

• 30 db Tx获得

• 2.0 db噪声图

• 4.5 db绕过损失

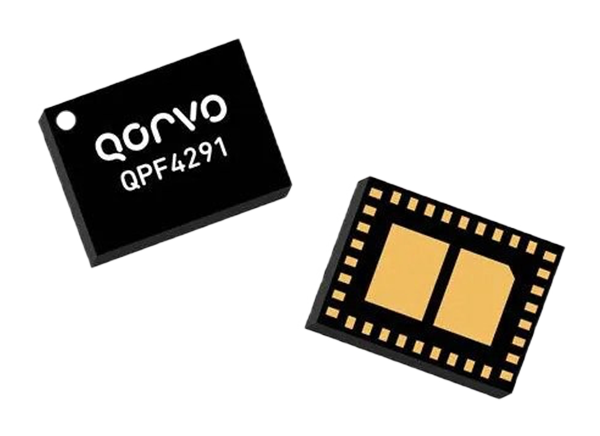

• 34垫4.0mm x 3.0mm层压板包装

• 无卤素，无铅，符合RoHS

应用程序

• 访问点

• 无线路由器

• 住宅网关

• 客户端设备

• 物联网

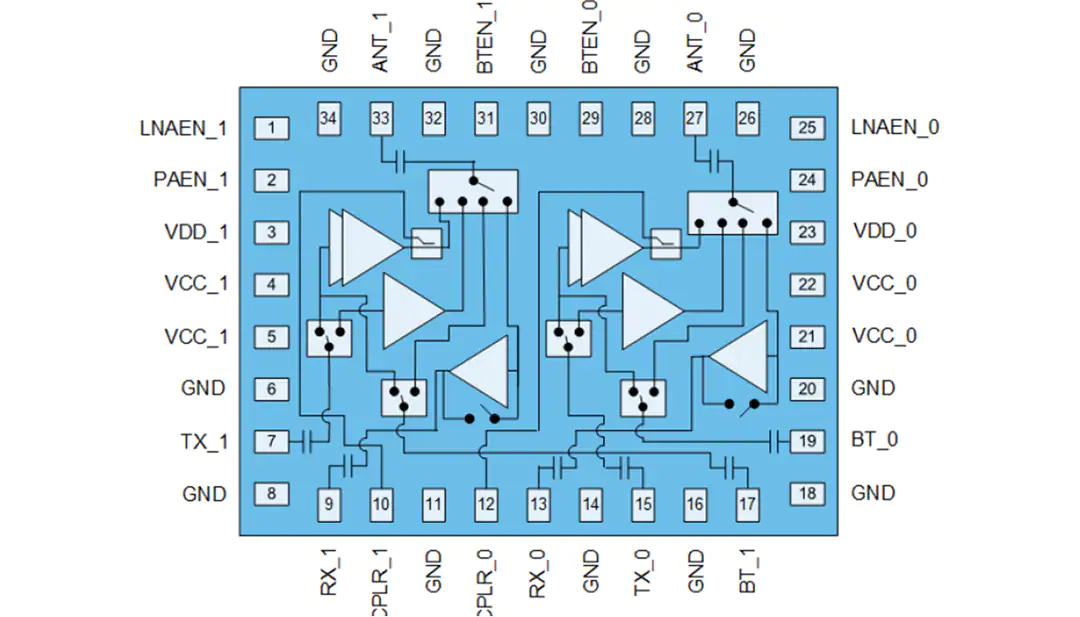

框图
