onsemi NCP59771 LDO稳压器是1A VLDO配备NMOS通晶体管和一个单独的偏置电源电压(V(bias))。NCP59771 LDO稳压器提供非常稳定，精确的输出电压低噪声，适用于空间受限，噪声敏感的应用。

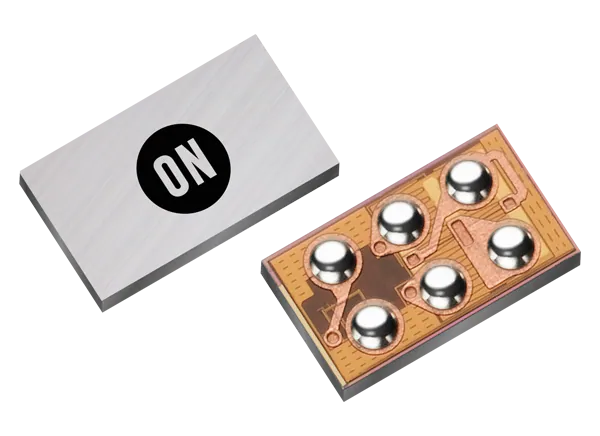

onsemi NCP59771 LDO稳压器实现低I(Q)消耗，优化电池操作的便携式应用程序的性能。NCP59771采用WLCSP6 1.4mm x 0.8mm芯片规模封装，为空间受限的应用程序优化。

特性

• V(OUT) ~ 5.5V输入电压范围

• 2.5V至5.5V偏置电压范围

• 可调电压版本

• 输出电压范围

• ±1%精度温度，0.5% V(OUT) @ 25°C

• 在1A超低电压下输入50mV

• 极低的输入偏置电流。80年,一个

• 在失能模式下，0.5A极低的偏置输入电流

• ON/OFF控制的逻辑电平使能输入

• 输出主动放电选项可用

• 稳定的4.7uF陶瓷电容器

• 可在WLCSP6 - 1.4mm x 0.8mm, 0.4mm间距包

• 无铅，无卤，无BFR，符合RoHS

应用程序

• 电池驱动的设备

• 智能手机、平板电脑

• 相机，dvr，机顶盒和摄像机

典型的应用程序示意图

简化原理框图
