美国芯源系统(MPS) MPQ5066热插拔保护装置的设计，以保护电路的输出从其输入瞬态。此外，MPQ5066保护输入不受来自输出的不需要的短路和瞬态的影响。

在启动过程中，MPS MPQ5066热插拔保护装置输出的转换速率限制了浪涌电流。一个外部电容连接到SS引脚控制转换速率。MPQ5066器件的最大输出负载是电流限制使用感测FET拓扑。从ISET引脚到接地的低功率电阻控制电流限制的大小。

MPQ5066具有故障保护功能，包括限流保护、热关闭和损坏的MOSFET检测。电流限制和热关闭都提供可配置的自动重试或锁存模式。该设备还提供欠压保护。

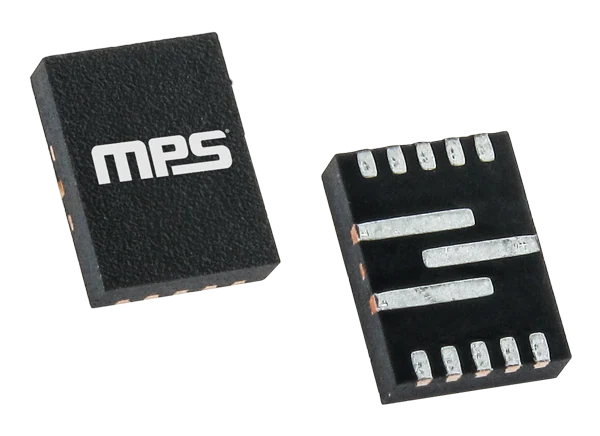

MPQ5066封装在QFN-22 (3mm x 5mm)封装中，符合AEC-Q100标准。

特性

• 集成7毫欧功率MOSFET

• 电流限制可调(5A ~ 15A)

• 输出电流测量

• 电流监测精度

• 快速响应(200ns)短保护

• PG检测器和FLTB指示

• PG当V(IN) = 0V时表示低电平

• 受损的MOSFET检测

• 外部软启动

• 欠压锁定

• 热保护

• 可采用QFN-22 (3mm × 5mm)包装

• AEC-Q100 1级

应用程序

• 汽车信息娱乐

• 汽车集群

• 先进的驾驶辅助系统

• 汽车系统

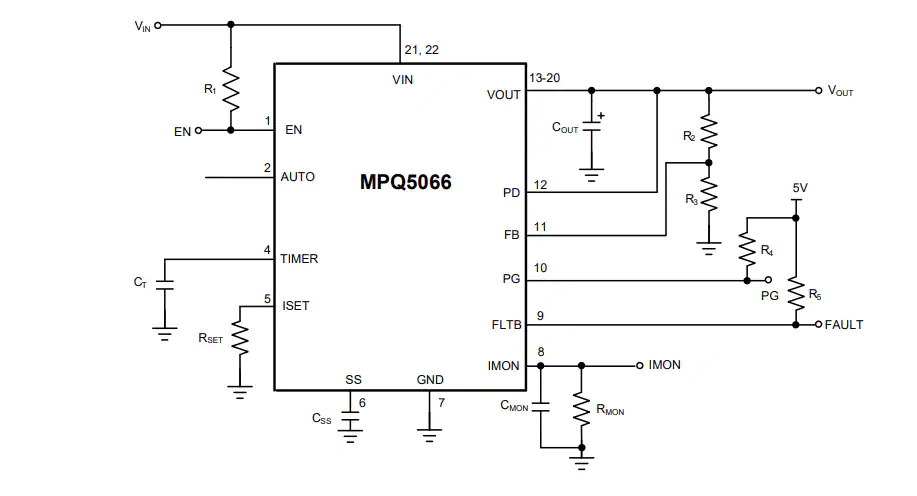

典型的应用程序
