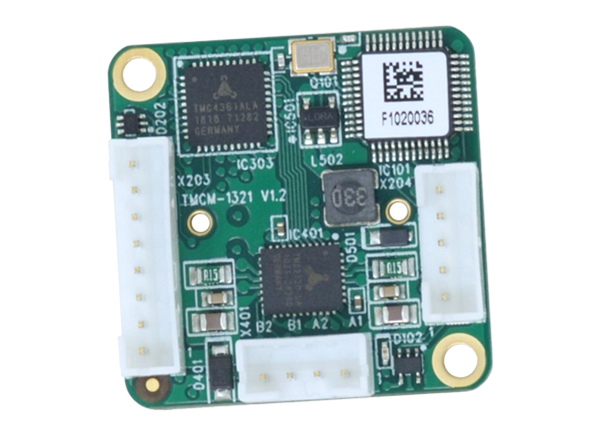

Trinamic TMCM-1321单轴控制器/驱动器是专为两相双极步进电机与独立的主和停止开关输入。该TMCM-1321使闭环操作与内置的磁编码器，并适当的磁铁附加到电机轴。作为一种替代方案，光编码器可以通过数字ABN输入连接。

该TMCM-1321高度集成的步进电机驱动器和控制器包括一个全功能的硬件运动控制器和磁编码器芯片。该设备可在24V额定电压下驱动0.7A RMS电机相电流，通过RS485总线接口进行配置和控制。TMCM-1321步进电机具有动态电流控制和安静，平稳，高效的操作与StallGuard 和CoolStep 选项。

特性

• 单轴步进电机控制

• 供电电压24V DC

• 电机电流可达0.7A RMS (1A峰值)

• 硬件运动控制器与不同类型的坡道

• 闭环操作可能

• RS485接口

• 通用的输入和输出

• 荷兰编码器输入

• 内置磁性编码器芯片

应用程序

• Lab-Automation

• 制造业

• 机器人

• 工厂自动化

• 数控

• 实验室自动化

简化框图

维度,电机装配
