IXYS LGD18N点火igbt是优化感应线圈驱动器的应用。n通道，逻辑级igbt具有集成ESD和过电压箝位保护的单片电路。LGD18N igbt还为逻辑或微处理器设备的接口电源负载提供低阈值电压。这些器件还提供更高的无箝位感应开关(UIS)能量和更低的集电极-发射极饱和电压。

IXYS LGD8201点火igbt可在一个紧凑的DPAK包，这提供了一个更小的足迹增加的板空间。这些设备符合AEC-Q101标准，适用于汽车应用。

特性

• AEC-Q101合格

• Gate-Emitter ESD保护

• 温度补偿栅极集电极电压钳限制了施加在负载上的应力

• 集成ESD二极管保护

• 低阈值电压接口电源负载到逻辑或微处理器设备

• 饱和压降低

• 高脉冲电流能力

• 可选栅极电阻(RG)和栅极-发射极电阻(RGE)

• DPAK包提供了一个更小的足迹增加的板空间

• Pb-free包

应用程序

• 点火系统

• 燃油直喷技术

规范

• Collector-emitter电压(V (CES))

• LGD18N40ATH: 400 v

• LGD18N45TH: 450 v

• 集电极电流(I (C))

• 18一个连续

• 50一个脉冲

• 集电极门饱和电压(V(CE(sat))

• LGD18N40ATH: 1.8 v

• LGD18N45TH: 2.07 v

• 115W最大功耗(P(D))

• -55°C ~ +175°C结温范围(Tj)

数据表

• LGD18N40ATH

• LGD18N45TH

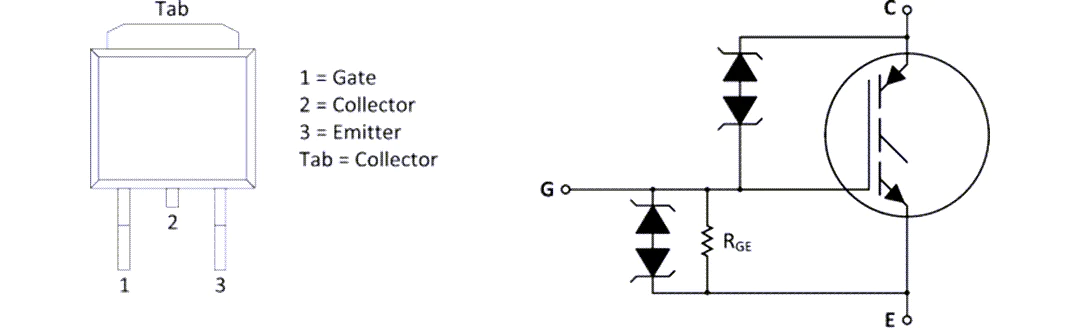

引脚图,示意图

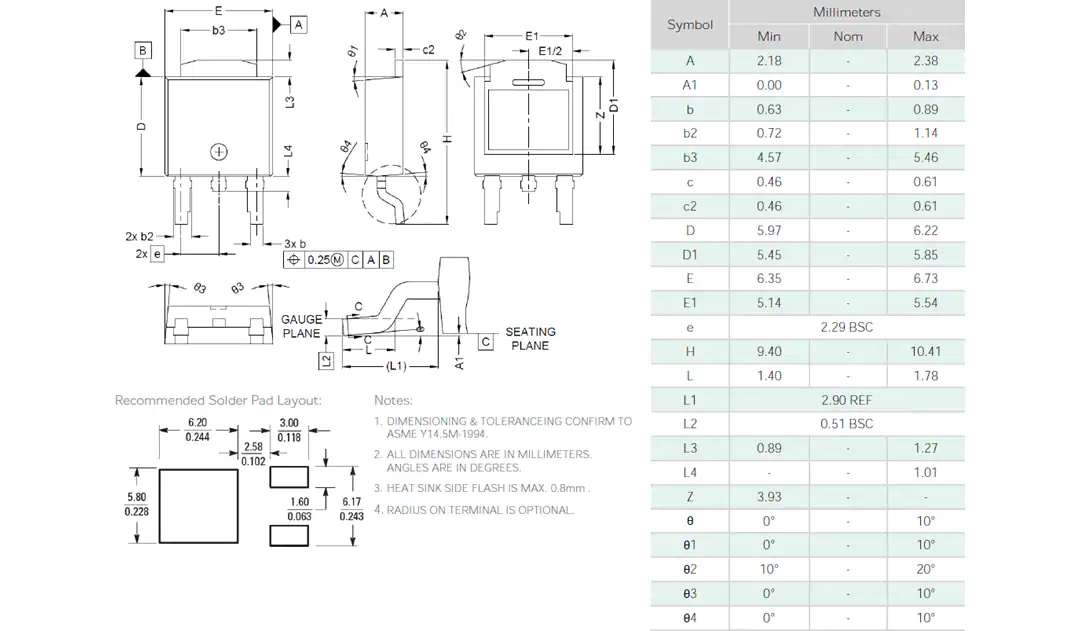

规格
