摘要: 精密电压监控器±0.5%阈值精度,可编程检测和复位延时。
德州仪器TPS3899精密电压监控器是一款纳米电源,精确的电压监控器,具有±0.5%的阈值精度,可编程的感觉,复位时间延迟,在6针节省空间1.5mm x 1.5mm WSON封装。TPS3899是一款功能丰富的电压监控器,提供了同类产品中最小的总解决方案尺寸。内置迟滞,以及可编程延迟,防止虚假复位信号时,监测电压轨或按钮信号。

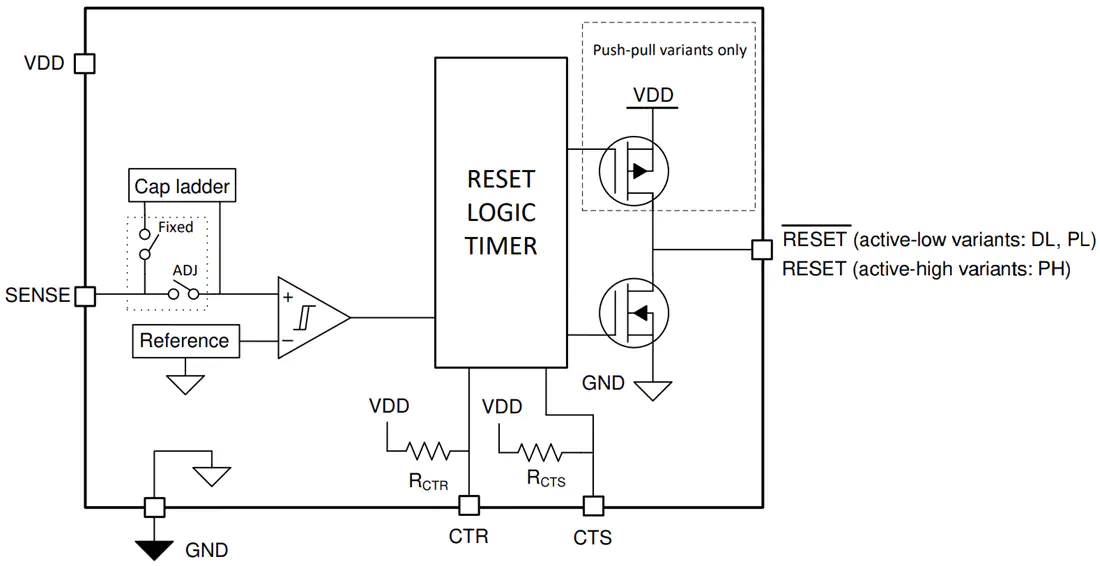

独立的V(DD)和SENSE引脚允许高可靠性系统寻找冗余。SENSE与V(DD)解耦,可以监测V(DD)以外的轨道电压。SENSE引脚的高阻抗输入支持外部电阻的可选使用。CTS和CTR都提供了对RESET信号上升和下降边缘的延迟调节。CTS还可以作为一个缓冲器,忽略监控电压轨道上的电压故障,并作为一个“手动复位”,可以用来强制系统复位。
TPS3899的精密性能,在紧凑的外形因素中最好的功能,使德州仪器TPS3899成为广泛的工业和电池供电应用的理想解决方案,如工厂/建筑自动化,电机驱动器,和消费产品。设备在-40°C到+125°C (T(a))的温度范围内完全指定
精密电压和按钮监视器
0.85V至6V (DL和PL输出)V(DD)范围
1V至6V (PH输出)V(DD)范围
可编程检测和复位延迟
125nA (typ)纳米静态电流
±0.5% (typ)高阈值精度
5% (typ)精度滞后:
0.505V (typ)可调阈值电压
0.8V ~ 5.4V固定阈值电压
固定阈值水平可在100mV步骤
多个输出拓扑
DL -开式排水-低活动
PL -推挽低活动
PH -推拉主动-高
-40°C至+125°C的温度范围

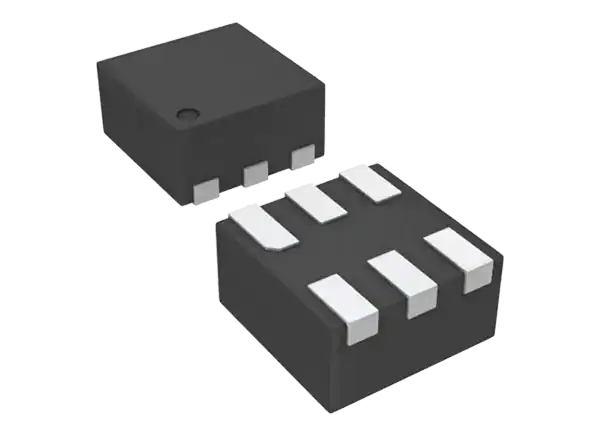

1.5mm × 1.5mm WSON封装
用电计量装置
楼宇自动化
车身控制模块(BCM)
数据中心和企业计算
笔记本电脑,台式电脑,服务器
智能手机、手持产品
便携,电池供电的设备
固态硬盘
机顶盒,DVR
