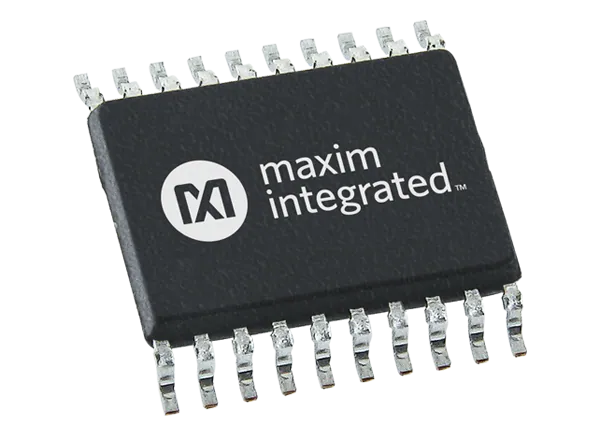

Maxim MAX14919四通道低侧开关是一种工业保护开关，每个通道具有140毫欧导通电阻(R(ON))，集成±1kV/42欧姆防雷保护，强大的运行。这四通道开关是针控，允许简单和快速切换高达200kHz。MAX14919开关具有反向电流检测，防止负载电源误接线故障损坏。这种低侧开关工作在5V或7V到60V的供电电压范围和-40°C到125°C的工作温度范围。MAX14919四轴低侧开关具有6.5mm x 6.4mm的占地面积，20 tssop封装。该开关IC具有短路和过载保护功能。应用包括PLC和DCS系统，继电器和螺线管驱动器，电机控制，和工业数字输出。

特性

• 5V或7V至60V供电电压

• 800mA负载电流每输出

• 集成5V/30mA线性稳压器

• 5V至48V负载电压范围

• 高达200kHz(最低)切换率

• 减少功耗和散热:


• 140毫欧(典型)每个通道的通电阻

• 1.7mA(典型)供电电流

• 可设置负载电流限制

• 2倍浪涌负载电流10ms选项

• 稳健设计特性

• 55V(典型)内部感应式能量钳

• 短路保护

• 反向电流检测，防止负载电源误接线

• ±1kV/42欧姆， 8µs/20µs防雷

• ±8kV触点和±25kV气隙ESD保护

• 工作环境温度范围-40°C至125°C

• 故障显示:


• 热过载

• 反向负载电流检测

• V(5)电源欠压锁定

• 紧凑的20针，6.5mm x 6.4mm TSSOP包

应用程序

• 工业数字输出

• 继电器和电磁驱动器

• PLC和DCS系统

• 电机控制

程序图

框图
