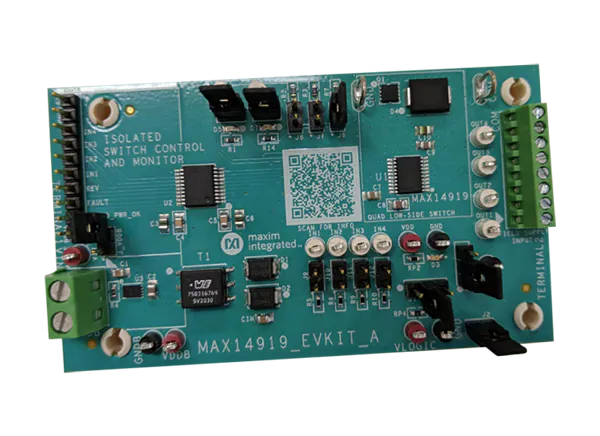

Maxim MAX14919综合评估套件用于评估MAX14919工业级四路低侧开关140毫欧导通电阻和±1kV/42欧姆防雷保护。该套件具有反向电流检测功能，以防止输出和返回端子接线错误造成的损坏。MAX14919套件配备了MAX14919AUP+ (20 tsopep, 6.5mm x 6.4mm占地面积)设备。该评估套件工作范围从1.8V到5.5V宽逻辑电压范围。

特性

• 在广泛的输入电压和负载条件下稳健运行

• 过载保护高达±1 kv IEC61000-4-5输出

• 故障和反电流检测条件的LED指示

• 多个故障状态标志


• 逆电流检测

• V(5)输出欠压锁定

• RCLIM控制输入短检测

• 热关机故障

• 包括一个FET输出反电流保护

• 涌流电流控制，允许高达2倍的最大负载电流

• 电阻-可选选项设置最大允许负载电流

• 1.8V至5.5V宽逻辑电压范围

• 3V至5.5V隔离电源输入范围

• 证明PCB布局

• 完全组装和测试
