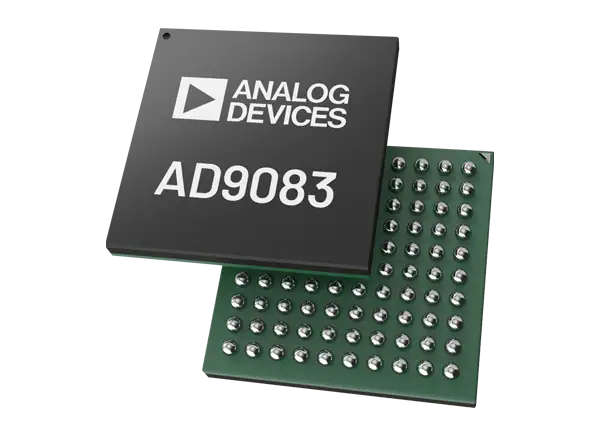

亚德诺半导体AD9083模数转换器是一个16通道，125MHz带宽，连续时间西格马-得尔塔 (CTSD) ADC。AD9083具有片上，可编程，单极抗混叠滤波器和终端电阻。低功耗，体积小，使用方便。16个ADC核心具有一阶CTSD调制器结构，集成了背景非线性校正逻辑和自抵消抖动。每个ADC具有宽带宽输入，支持各种用户可选择的输入范围。集成的电压基准减轻了设计方面的考虑。

特性

• 1.0V和1.8V供电

• 可用模拟输入带宽为125MHz

• 采样率高达2 GSPS

• 100mhz带宽下的噪声谱密度=-145dBFS/Hz, 2.0 GSPS编码

• 100MHz带宽下SNR = 66dBFS, 2.0 GSPS编码

• 15.625MHz带宽下SNR = 82dBFS, 2.0 GSPS编码

• SFDR = 60dBc, 100MHz带宽，2.0 GSPS编码

• SFDR = 80dBc在15.625MHz带宽，2.0 GSPS编码

• 大信号抖动

• 在2.0 GSPS时，每通道总功率为90mW(默认设置)，每通道总功率为35mW (min)

• 灵活的输入范围:0.5V p-p到2V p-p差分

• 90dB信道串扰，2.0 GSPS编码

• 数字处理器

• 中投公司大量毁灭过滤器

• 可编程控制盘

• 数据控制

• JESD204B子类1编码输出

• 支持16Gbps/lane

• 灵活的样本数据处理

• JESD204B车道配置灵活

• 串口控制

应用程序

• 毫米波成像

• 电子束形成与相控阵

• 多通道宽带接收器

• 电子支持措施

框图
