瑞萨电子ISL81801 80V Buck-Boost控制器是真正的双向四开关控制器，在两端提供峰值和平均电流传感和监测。这些控制器具有专有的降压-升压控制算法，升压模式的谷电流调制和降压模式控制的峰值电流调制。ISL81801控制器支持并联操作电流共享级联相位交错，并在PWM/DE/burst模式之间提供可选的PWM模式操作。这些控制器工作在4.5V至80V输入电压范围，0.8V至80V宽输出电压范围，100kHz至600kHz可编程频率范围。ISL81801控制器采用TQFN和HTSSOP封装，使用EPAD来提高热性能和抗噪声。这些控制器用于电池备份、冗余电源、医疗设备、安全监控、售后汽车、可再生能源和电池供电的工业应用。

特性

• 单电感4开关降压控制器

• 独创的平滑模态转换算法

• 具有自适应射穿保护的MOSFET驱动器

• 外部同步时钟或频率抖动

• 输出和输入电流监视器

• 准确的EN/UVLO和PGOOD指示器

• 支持启动到预偏置轨道

• 输入电压范围4.5V ~ 80V

• 0.8V至80V输出电压范围

• 2.7µA低关断电流

应用程序

• 电池备份

• UPS /存储系统

• 电池驱动的工业应用

• 可再生能源

• 汽车售后市场

• 冗余电源

• 机器人和无人驾驶飞机

• 医疗设备

• 楼宇及工业自动化

• 安全监测

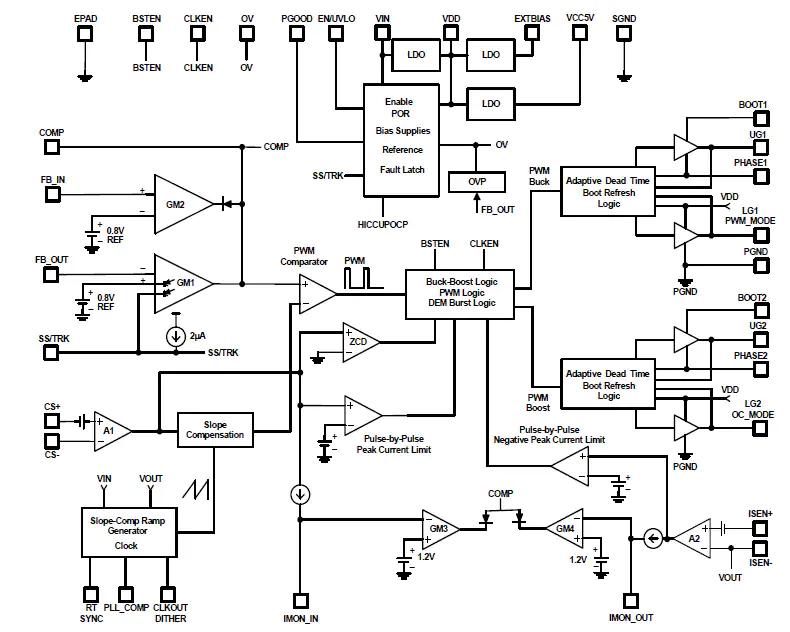

框图

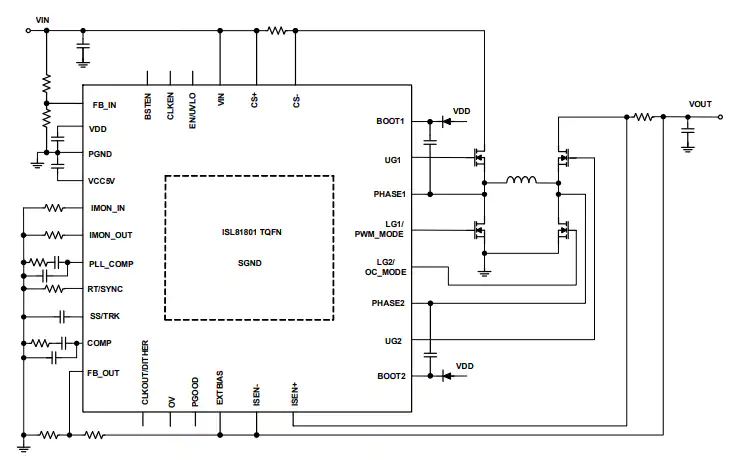

典型的应用程序图
