亚德诺半导体EVAL-ADF5709评估板为ADF5709宽带MMIC VCO提供演示平台。ADF5709 VCO(压控振荡器)具有9.85GHz到20.5GHz的频率范围，并包含一个谐振器，负电阻器件和一个变容二极管，减少所需的外部组件的数量和减少板空间。

EVAL-ADF5709包括一个预安装的模拟设备公司。ADF5709在LLC24封装，外部电源头，电源去耦电容，V(TUNE) SMA连接器，2.92mm, RF输出K连接器。当设备作为一个独立的VCO在开环模式下运行时，不需要软件接口来控制ADF5709。

特性

• 独立评估板具有ADF5709宽带MMIC VCO

• 外部单路5V电源供电

• V(曲调)SMA连接器

• 2.92mm RF输出K连接器

必需的设备

• 5 v电源

• 低噪音，可变，0V至23V电源

• 信号源分析仪

• 频谱分析仪

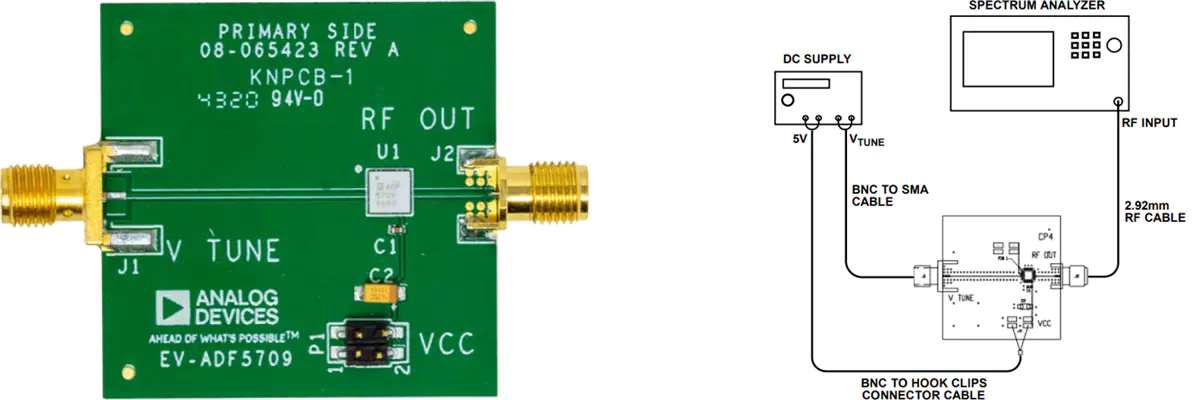

板面设置示例
