德州仪器bq25306 1-2 Cell Buck电池充电器是一款高度集成的独立开关模式电池充电器，适用于单芯和双芯锂离子电池，锂聚合物和LiFePO4电池。bq25306支持4.1 ~ 17V输入电压和3A快速充电电流。该器件采用集成的电流传感拓扑结构，具有较高的充电效率和较低的BOM成本。最佳的200nA低静态电流，节省电池能量，最大限度地延长便携设备的上架时间。该bq25306可在3mm x 3mm WQFN包容易2层布局和空间有限的应用。

德州仪器bq25306为单个电池(1S)或串联的双电池(2S)提供高达3A的持续充电电流。该设备具有便携设备快速充电的特点。它的输入电压调节从输入源向电池提供最大的充电功率。该解决方案是高度集成的，具有输入反向阻塞场效应管(rfet, Q1)、高侧开关场效应管(HSFET, Q2)和低侧开关场效应管(LSFET, Q3)。

特性

• 独立充电器，易于配置

• 高效率，1.2MHz，同步开关降压充电器

• 单芯电池在5V输入下2A充电效率为92.5%

• 在2A电压输入时，单芯电池的充电效率为91.8%

• 2芯电池在12V输入下2A充电效率为95%

• 单输入支持USB输入和高压适配器

• 支持4.1V ~ 17V输入电压范围，最大绝对输入电压额定值为28V

• 输入电压动态电源管理(VINDPM)跟踪电池电压

• 高集成

• 集成了反向阻塞和同步开关MOSFET

• 内部输入和电荷电流检测

• 内部循环补偿

• 综合自举二极管

• 3.4V至9.0V可编程充电电压

• 3.0A最大快速充电电流

• 在4.5V V(BAT)时200nA低漏电流

• 4.25µA V(BUS)供电电流在IC失能模式

• 充电电流热调节在120°C

• 预充电电流:快充电流的10%

• 终止电流:快充电流的10%

• 负责准确性

• ±0.5%充电电压调节

• ±10%充电电流调节

• 安全

• 热调节和热关机

• 输入欠压锁定(UVLO)和过压保护(OVP)

• 电池充保护

• 安全定时器，用于预充电和快速充电

• 如果电池反馈引脚FB打开或短，则无法充电

• 冷/热电池温度保护

• STAT引脚故障报告

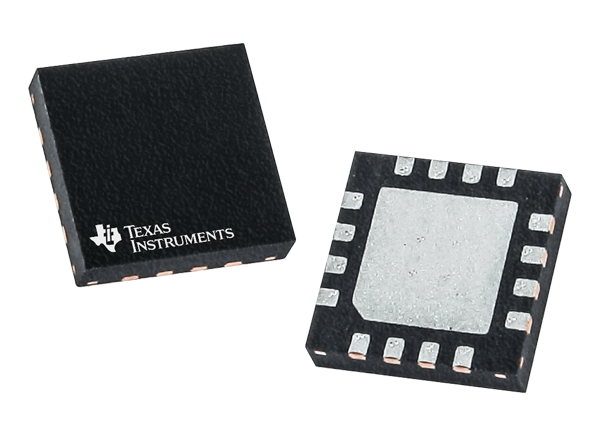

• 可采用wqfn3mm × 3mm 16针封装

应用程序

• 无线扬声器

• 游戏

• 摇篮充电器

• 医疗

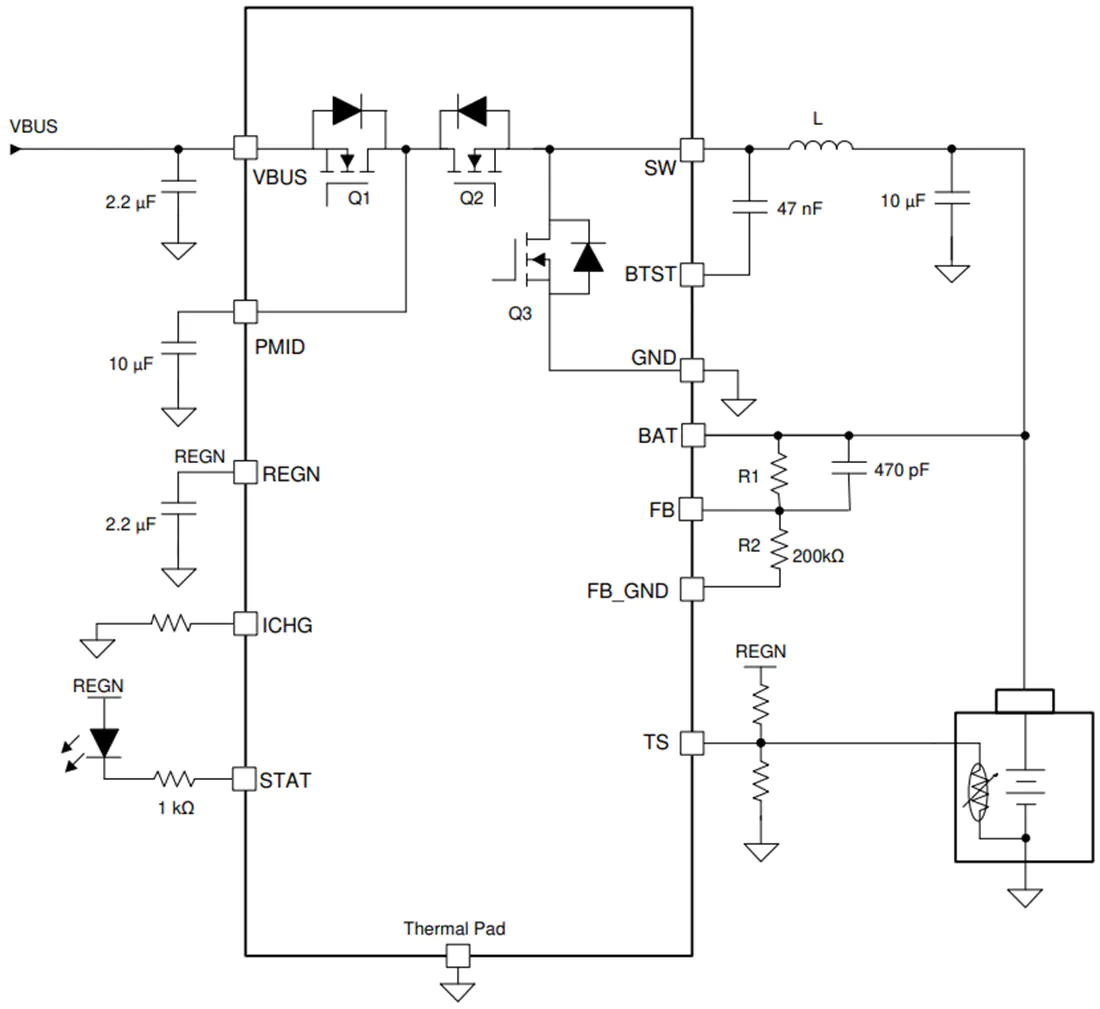

简化应用程序
