德州仪器公司的CDCU2A877锁相环时钟驱动器是一个高性能，低抖动，低倾斜，零延迟缓冲器。它将一个差分时钟输入对(CK, CK)分配给10个差分时钟输出对(Yn, Yn)和一个差分时钟输出对(FBOUT, FBOUT)。时钟输出由输入时钟(CK, CK)、反馈时钟(FBIN, FBIN)、LVCMOS控制引脚(OE, OS)和模拟电源输入(AV(DD))控制。当OE低，时钟输出，除了FBOUT/FBOUT，被禁用，而内部锁相环继续保持其锁定频率。OS (output select)是一个必须绑定到GND或V(DD)的程序引脚。当OS较高时，OE功能如前所述。当OS和OE都很低时，OE不影响Y7/Y7，因为它们是自由运行的。当AV(DD)接地时，锁相环被关闭并为测试目的旁路。

当两个时钟输入(CK, CK)都为逻辑低时，设备进入低功耗模式。在差分输入上的输入逻辑检测电路，独立于输入缓冲器，检测逻辑低电平，并在所有输出、反馈和锁相环关闭的低功率状态下执行。当时钟输入从逻辑低信号转换为差分信号时，锁相环打开。然后使能输入输出，锁相环在规定的稳定时间内获得反馈时钟对(FBIN, FBIN)和时钟输入对(CK, CK)之间的锁相。德州仪器公司的CDCU2A877可以跟踪扩频时钟(SSC)以降低电磁干扰。设备工作温度范围为0℃~ 70℃。

特性

• 1.8V/1.9V锁相环时钟驱动双数据速率(DDR II)应用程序

• 扩频时钟兼容

• 工作频率125MHz至410MHz

• 应用频率160MHz ~ 410MHz

• ±40ps低抖动(周期-周期)

• 35ps低输出歪斜

• 稳定时间<6µ年代

• 分配一个差分时钟输入到10个差分输出

• 高驱动版本的CDCUA877

• 52-Ball mBGA MicroStar Junior ;0.65 mm间距BGA)

• 外部反馈引脚(FBIN, FBIN)用于同步输出到输入时钟

• 符合或超过CUA877/CUA878规范PLL标准PC2-3200/4300/5300/6400

• 自动防故障装置的输入

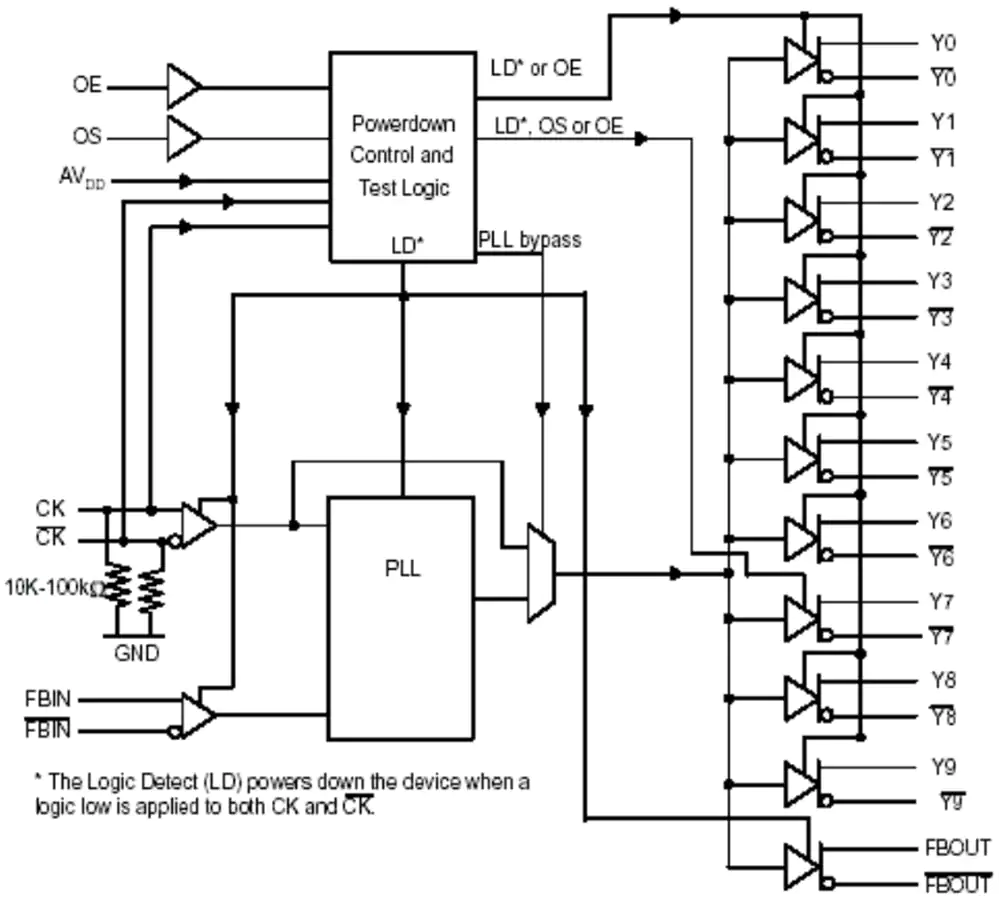

逻辑图
