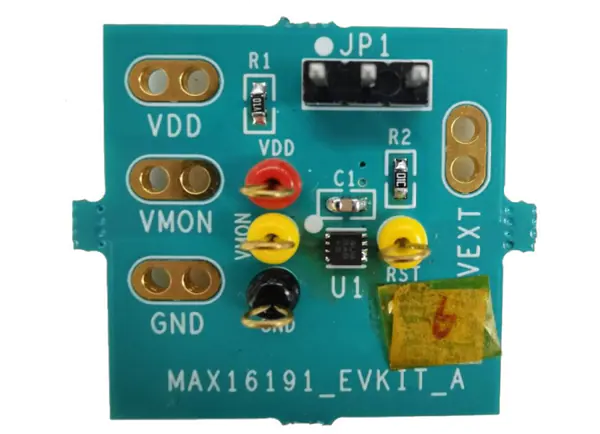

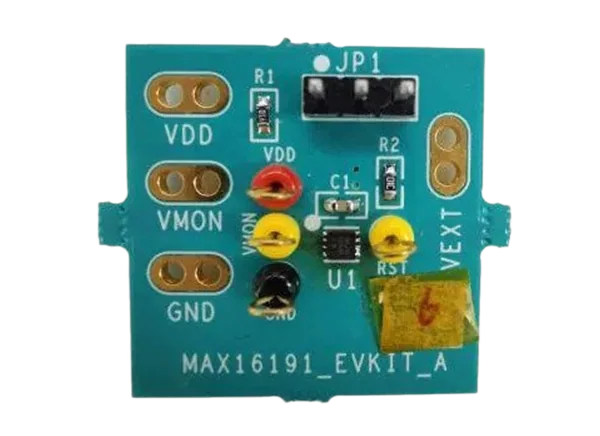

Maxim MAX16191EVKIT评估套件展示了MAX16191单通道、低压窗口检测器监控电路的能力。完整的测试和组装电路有助于评估MAX16191的0.35%的过压/欠压(OV/UV)故障检测能力。跳线JP1提供了将复位输出的上拉电阻连接到VCC以外的电压的选项。Maxim MAX16191EVKIT评估套件可在1“x 1”PCB上使用，可在-40°C至+125°C的汽车温度范围内工作。

特性

• 阈值精度±0.35%

• 名义阈值范围

• ±3% UV/OV监测范围

• 10ms RST信号复位超时

• 两个复位输出上拉电压选项

• 证明1“x 1”2层2oz铜PCB布局

• 演示紧凑的解决方案大小

• 完全组装和测试

必需的设备

• MAX16191评估板

• 5V/100mA直流电源

• 1V/50mA高精度直流电源

• 1个数字万用表(DMM)

• 函数发生器

• 双通道示波器

示意图

概述
