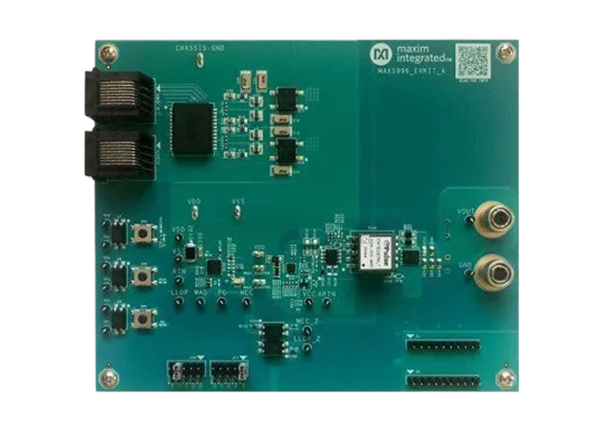

Maxim Integrated MAX5996CEVKIT评估套件是一种完全组装和测试的表面安装电路板，具有以太网端口，网络供电设备(PD)接口控制器电路，用于-57V供电轨道系统。评估套件实现了MAX5996C IEEE 802.3af/at/bt兼容的网络PD接口控制器在一个16引脚TQFN封装与一个暴露的pad。

MAX5996CEVKIT评估套件从IEEE 802.3af/at/bt兼容电源设备(PSE)接收功率。PSE提供所需的-36V至-57V直流电源，通过未屏蔽的双绞线以太网网线连接到eval kit的RJ45磁性插座。MAX5996CEVKIT具有1 × 1千兆RJ45磁性插孔，用于分离由端跨或中跨以太网系统提供的直流电源。

特性

• IEEE 802.3af/at/bt兼容的PD接口电路

• 多事件分类的主

• -36V ~ -57V输入范围

• 演示了一个51W PD设计与隔离反激式DC-DC变换器

• 输出5.5A

• 启动涌流极限135mA (typ)

• 通过MEC进行电力遥测

• 电力/限流

• LLDP重新分类

• 正常运行时的电流限制

• 评估跨端和跨中以太网系统

• 1-4型PSE分类指标

• 简化墙适配器接口

• 演示睡眠和超睡眠省电模式

• 证明PCB布局

• 完全组装和测试

必需的设备

• MAX5996_EVKIT_A

• 一根符合IEEE 802.3af/at/bt标准的PSE和一根5e类以太网网线

• -48V, 3A直流电源，电压表

PCB布局图

概述
