Digilent MCC DAQ HATs是为Raspberry Pi平台设计的，具有模拟和数字I/O等功能，具有小型、可堆叠的格式。所有的DAQ HATs包括C/ c++ 和Python 示例和一个开源库。MCC DAQ HAT系列共有五种设备。设备可提供电压输入，热电偶输入，基于iepe的传感器输入，模拟输出，数字I/O，允许用户配置多功能，基于Raspberry pi的数据记录器解决方案。

特性

• MCC 118/128

• 8 SE 12位电压输入

• 100kS/s最大取样速率(堆叠板用320 kS/s聚集料)

• + / -10 v输入范围

• 机载样本缓冲器允许高速采集

• 外部扫描时钟I/O

• 外部数字触发输入

• 螺丝接线端连接

• 世纪挑战集团134

• 四个隔离的热电偶输入

• 24位A / D转换器

• 最小更新间隔为1秒

• 热电偶类型J, K, R, S, T, N, E，和B支持

• 热电偶冷端补偿

• 螺丝接线端连接

• 世纪挑战集团152

• 两个12位电压同时输出

• 5mA输出驱动，采购

• 0.8 v /µs转换速率

• 八个双向数字位

• 5 v / 3.3 v操作;CMOS输入阈值

• 可编程输入极性

• 螺丝接线端连接

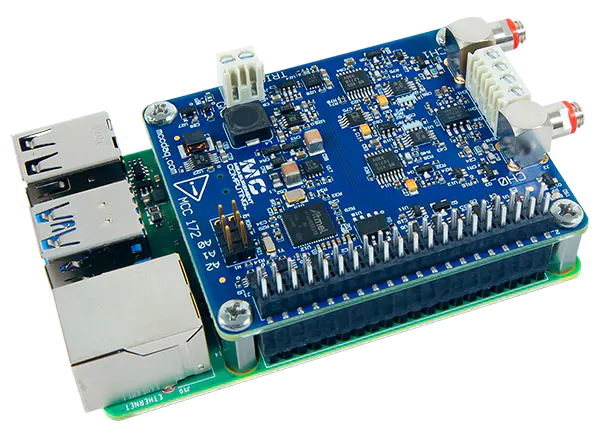

• 世纪挑战集团172

• 两个IEPE输入

• 两个24位，51.2kS/s A/D转换器(每个通道一个)

• 交流耦合±5V

• 10-32和螺丝终端连接OEM支持

• 多板之间的同步ADC转换

• 机载样本缓冲器允许高速采集

• 外部数字触发输入
