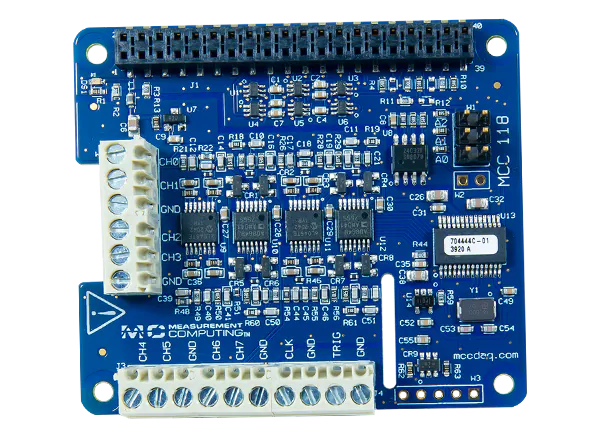

Digilent MCC 118/128 Voltage DAQ HAT for Raspberry Pi具有8通道模拟电压测量的基于Raspberry Pi的数据采集系统。每台设备的最大采样率为100kS/s，用于单点或波形电压测量。多达8个MCC HATs可以堆叠在一个树莓派-提供多达64个通道的数据和最大吞吐量320 kS/s。MCC 118具有12位分辨率和8个SE模拟输入+/-10V输入范围。MCC 128具有16位分辨率和8个SE/ 4 DIFF模拟输入，具有以下输入范围(+/-10 V， +/-5 V， +/-2 V， +/-1 V)。

特性

• MCC 118:

• 8 SE 12位电压输入

• 100kS/s最大取样速率(堆叠板320kS/s累计)

• + / -10 v输入范围

• 机载样本缓冲器允许高速采集

• 外部扫描时钟I/O

• 外部数字触发输入

• 螺丝接线端连接

• MCC 128:

• 8个SE/4个DIFF 16位电压输入

• 100kS/s最大取样速率(堆叠板320kS/s累计)

• 多个输入范围(+ / -10 v + / 5 v, v + / 2, + / - 1 v)

• 机载样本缓冲器允许高速采集

• 外部扫描时钟

• 外部数字触发输入

• 螺丝接线端连接

 内容

• MCC DAQ HAT 1个(MCC 118和MCC 128可选)

• 2x20头连接器(插到Pi板上的40pin GPIO连接器上)

• 跳投(3)

• 压铆螺母柱(4)

• 螺丝(4)

• 坚果(4)

• 打印插入:开始与MCC DAQ帽子

• MCC包装组件/泡沫塑料等。
