意法半导体STMicroelectronics ST25DV04KC, ST25DV16KC和ST25DV64KC NFC/RFID标签是近场通信论坛类型5动态标签与优化的I(2)C接口。这些设备提供4kbit (ST25DV04KC)、16kbit (ST25DV16KC)或64kbit (ST25DV64KC) EEPROM，可以通过I(2)C接口或RF链路接口访问。一个额外的256字节快速传输模式缓冲区使RF和I(2)C端口之间的数据快速传输。这些设备还具有能量收集能力，射频状态功能，和64位数据密码保护。

特性

• (2) C接口

• 2线制I(2)C串行接口支持1MHz协议

• 单电源电压为1.8V ~ 5.5V

• 多字节写入编程(最多256字节)

• 可配置I(2)C从地址

• 非接触式接口

• 基于ISO/IEC 15693

• NFC论坛NFC论坛认证的类型5标签

• 支持所有ISO/IEC 15693调制、编码、子载波模式和数据速率

• 自定义快读访问高达53kbit/s

• 单个和多个块读取(与扩展命令相同)

• 单个和多个块写(最多4个)(扩展命令相同)

• 内部调谐电容28.5pF

• 内存

• 在+25°C下100万个写入周期

• 600k写入周期+85°C

• 500k写入周期+105°C

• 400k写入周期+125°C

• 从I(2)C: 5ms为1到16字节

• 从RF: 5ms为1块

• EEPROM可达64 kbit

• I(2)C接口访问字节

• RF接口访问4字节的数据块

• 写时间

• 40年的数据保留

• 写循环耐力

• 快速的传输模式

• I(2)C和RF接口之间的快速数据传输

• 半双工256字节专用缓冲区

• 能量收获

• 模拟输出引脚为外部组件供电

• 数据保护

• 用户内存:1到4个可配置区域，可通过RF中的3个64位密码和I(2)C中的1个64位密码进行读写保护

• 系统配置:RF使用64位密码保护写入，I(2)C使用64位密码保护

• GPO

• 中断引脚可配置多个RF事件(field change, memory write, activity, Fast Transfer end, user set/reset/pulse)，和I(2)C事件(memory write completed, RF switch off)

• 开路漏极或CMOS输出取决于版本

• 射频管理

• 从I(2)C主控制器启用/禁用RF命令解释器

• I(2)C优先级:从I(2)C立即关闭RF开关

• 温度范围

• 温度范围:-40°C至+85°C(仅UDFPN8和uffpn12)

• -40°C至+125°C(仅SO8N和TSSOP8, RF接口最高105°C)

• 温度范围:-40℃~ +85℃

• 射程6

• 距离8

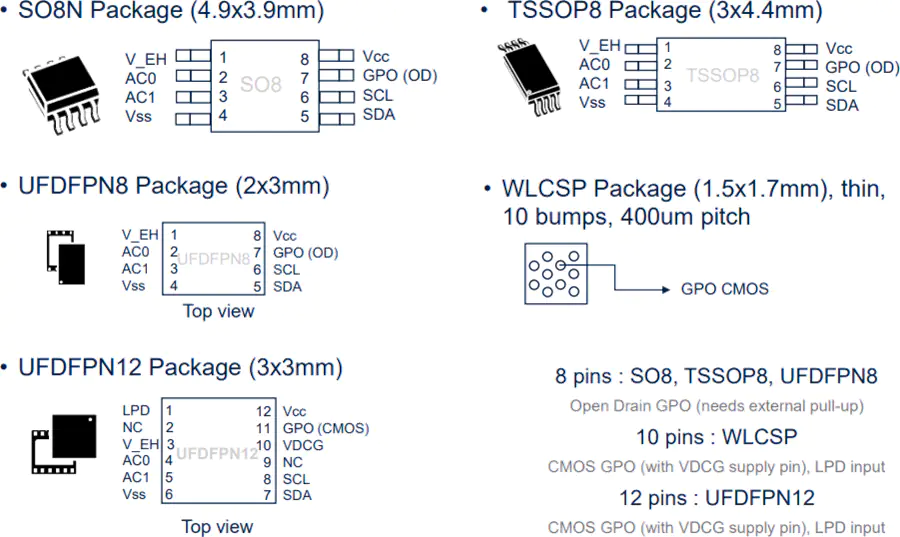

• 包选项

• 8针和12针封装

• ECOPACK2(通过无铅认证)

应用程序

• 照明和计量

• 工业和医疗设备

• 智能家居

• 聪明的银行

• 医疗和健康

• 消费电子产品

• 电子货架标签

• 资产跟踪和物流

文档

• ST25DV-I2C数据表

• ST25DV-I2C产品简短

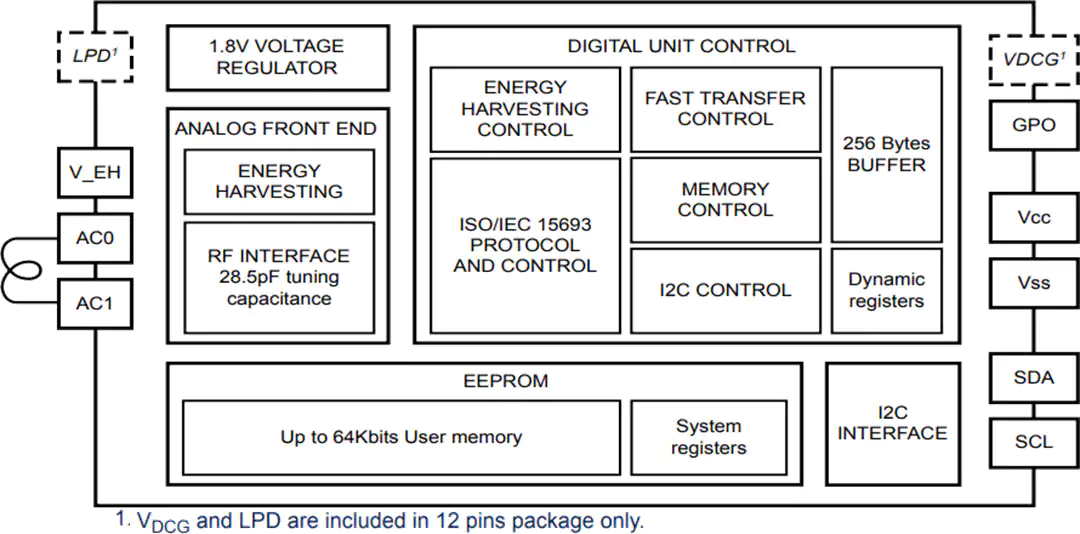

框图

选项
