亚德诺半导体LTC2672 12 -,16位数模转换器是一个五通道的电流源输出DAC，具有可选择的输出范围，精度参考，以及用于测量通道输出电压和电流的多路复用器。8个电流范围是可编程的每个通道，全尺寸输出高达300mA。通道可以并联，允许超细调整大电流或组合输出高达1.5A。每个输出通道都有一个专用的供应引脚。每个通道可操作从2.1V到V(CC)，内部开关允许任何输出拉到可选的负极电源。

LTC2672包括精密集成1.25V参考(10 ppm/°C最大值)，可选择使用外部参考。兼容串行外围接口(SPI)， 3线制串行接口的逻辑电平低至1.71V，时钟速率高达50MHz。

模拟设备公司LTC2672 ADC采用5mm × 5mm引线帧芯片刻度封装(LFCSP)，外露衬垫增强热性能。

特性

• 单通道可编程输出电流范围:300mA, 200mA, 100mA, 0mA, 25mA, 12.5mA, 6.25mA, 3.125mA

• 灵活的2.1V到V(CC)输出电源电压

• 灵活的单电源或双电源操作

• 保证最大降压0.6V

• 每个输出通道独立的电压供应

• 内部开关到一个可选的负极电源

• 精密内部参考(10ppm/°C最大V(REF)温度系数)或外部参考

• 满12岁,所有范围的16位分辨率

• 模拟多路复用器监控电压和电流

• A/B切换通过SPI或专用引脚

• 1.71V to V(CC)数字I/O电源

• 工作温度范围

• LTC2672CUH: 0°C至+70°C

• LTC2672IUH: -40°C至+85°C

• LTC2672HUH: -40°C至+125°C

• 5mm x 5mm LFCSP32封装

应用程序

• 可调激光器

• 半导体光放大器偏置

• 电阻加热器

• 偏置电流模式

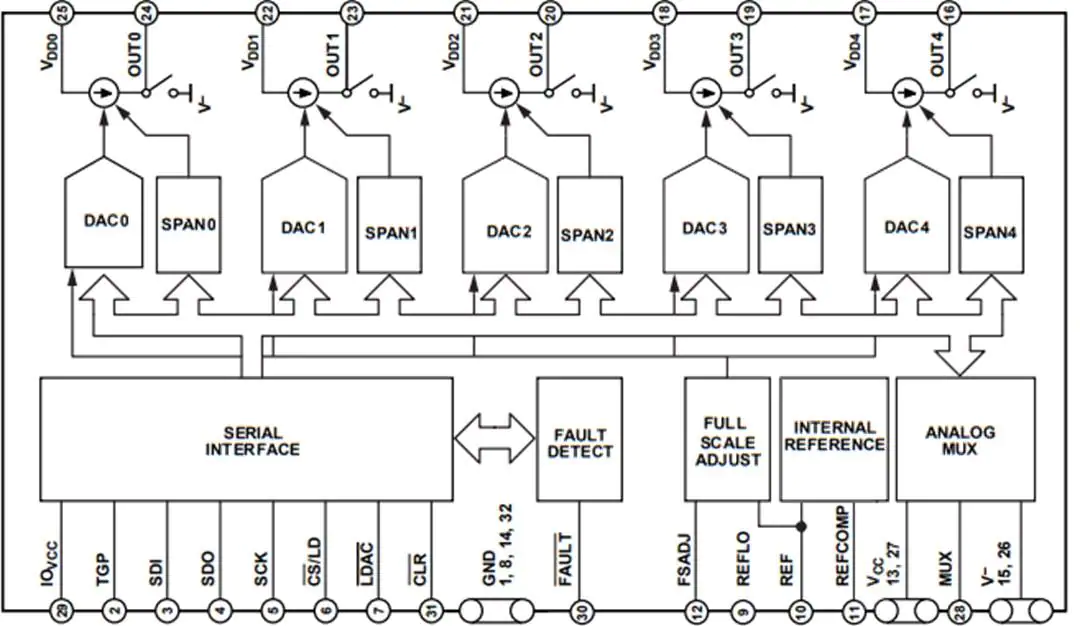

设计框图

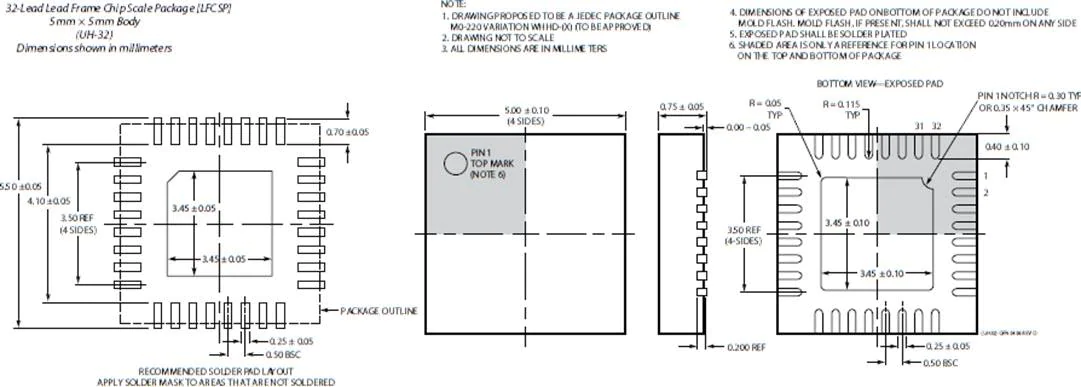

规格尺寸
