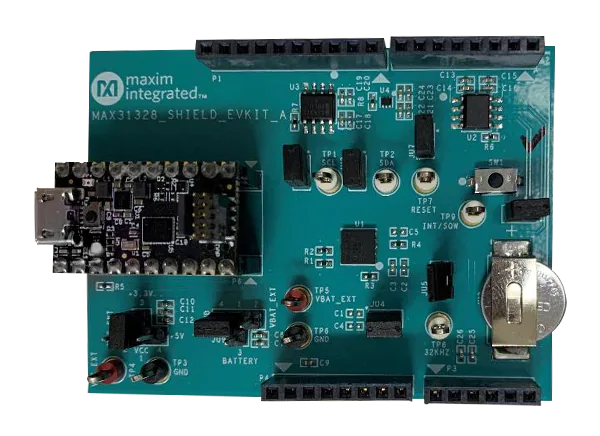

Maxim Integrated MAX31328 Shield是一个完整组装和测试的PCB设计，为MAX31328提供评估平台。MAX31328是一个低成本，非常精确，I(2)C实时时钟(RTC)与集成的温度补偿晶体振荡器(TCXO)和晶体。该设备包含一个电池输入，并在设备的主电源中断时保持准确的计时。晶体谐振器的集成提高了器件的长期精度，并消除了系统中对外部晶体的要求。

MAX31328屏蔽具有预先安装的MAX31328 RTC。MAX31328屏蔽还包括一个MAX32625PICO评估板，通过USB电缆连接到PC。一个软件图形用户界面(GUI)可以用来访问寄存器和配置MAX31328。通过MAX32625PICO Board提供的I(2)C串行接口访问目标设备。屏蔽从一个单一的电源运行，或从USB或外部电源。

Maxim集成MAX31328盾还包括arduino兼容头，用于扩展。

包内容

• 盾PCB

• MAX31328 RTC在LGA10包

• Arduino-compatible头

• 配置跳投

• 多个测试点

• CR1225电池座

• MAX32625PICO评估板

• MAX326325 Arm Cortex -M4微控制器

• MAX14750 PMIC

• 微型USB

• 10-pin调试连接器

• 微型USB电缆

必需的设备

• 一个皮安培计，用于测量电流

• 一个示波器和一个示波器探头

• 一台PC或笔记本电脑与Microsoft Windows

• 一根USB A公转micro B公线

软件,设计工具

MAX31328屏蔽软件提供了完整的访问所有硬件寄存器，使用一个易于使用的图形用户界面(GUI)。也可以从Maxim Integrated下载ODB PCB设计文件。

• 下载MAX31328屏蔽软件

• 下载MAX31328 Shield ODB文件

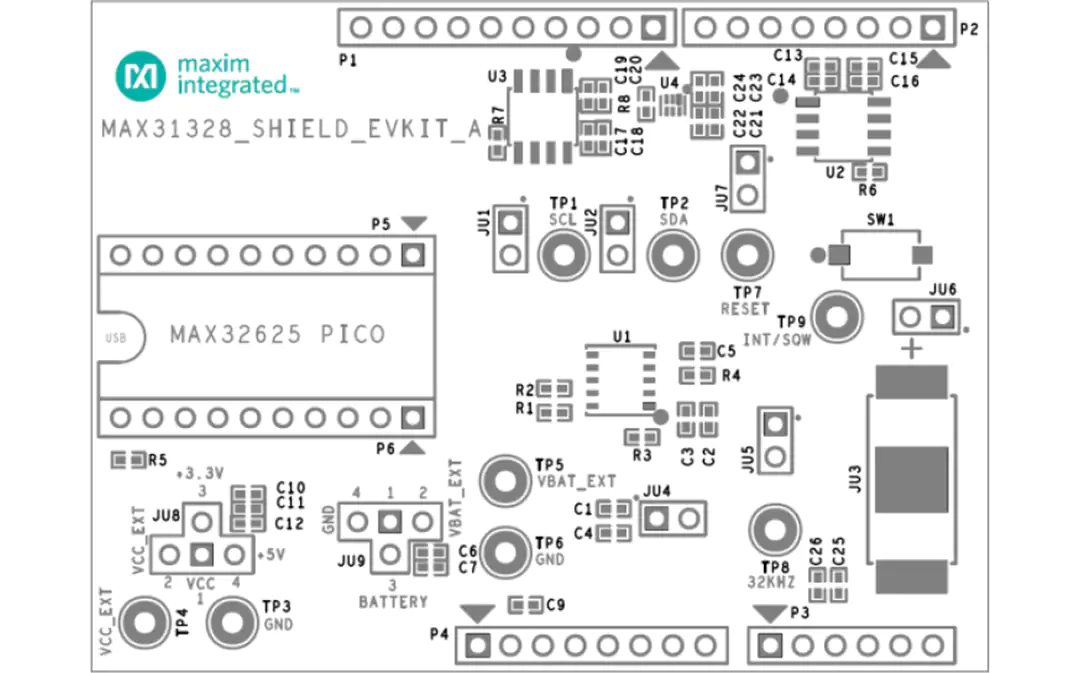

板布局
