Maxim Integrated MAX31328 I(2)C Real-Time Clock (RTC)是一款低成本，非常精确的计时设备，具有集成的温度补偿32kHz晶体振荡器(TCXO)和晶体。该设备包含一个电池输入，并在设备的主电源中断时保持准确的计时。晶体谐振器的集成提高了器件的长期精度，并消除了系统中对外部晶体的要求。

MAX31328 RTC维护秒、分钟、小时、日、日、月和年信息。对于少于31天的月份，月底的日期会自动进行调整，包括闰年的修正。MAX31328运行在24小时或12小时的格式与AM/PM指示。提供了两个可编程的时间报警和一个可编程的方波输出。地址和数据通过I(2)C双向总线串行传输。一个精确的温度补偿电压参考和比较电路监测V(CC)的状态，以检测电源故障，并在必要时自动切换到备用电源。该设备还监测复位引脚(RST)作为一个按钮输入产生一个微处理器复位。

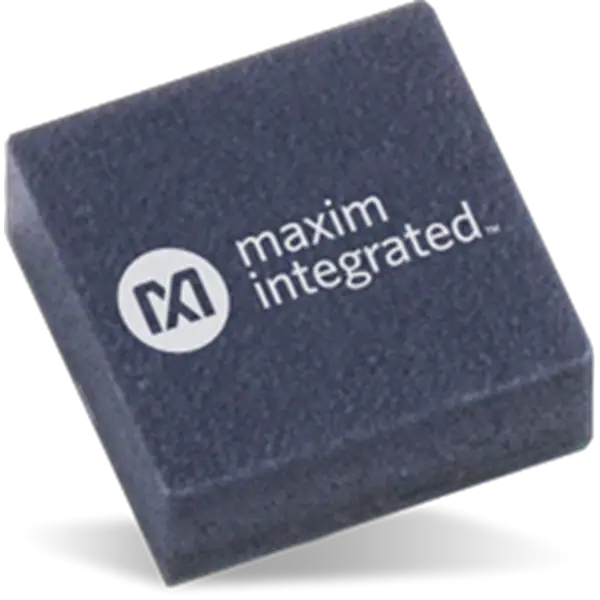

Maxim集成MAX31328实时时钟提供了一个紧凑的5mm × 5mm陆地网格阵列(LGA)封装，具有-40°C至+85°C的工作温度范围。

特性

• 高度精确的RTC完全管理所有的计时功能

• 完整的时钟日历功能，包括秒，分钟，小时，日，日，月，年，leap-year补偿至2100

• 660nA保持电池电流小

• 计时精度±3.5ppm(±0.302秒/天)从-40°C到+85°C

• 两个时段警报

• 温度补偿可编程方波输出

• 老化压边登记

• RST输出/按钮复位复位输入

• 数字温度传感器，精度±3°C

• +2.3V ~ +5.5V供电电压

• 简单的串行接口连接到大多数微控制器

• (2) C接口(400 khz)

• 电池备份输入，连续计时

• 低功耗运行，延长电池备份运行时间

• 3.3 v操作

• 物理特性

• -40°C至+85°C的工作温度范围

• 5mm × 5mm LGA10封装

• 无铅，符合RoHS标准

应用程序

• 服务器

• 全球定位系统(GPS)

• 电表

• 远程信息处理

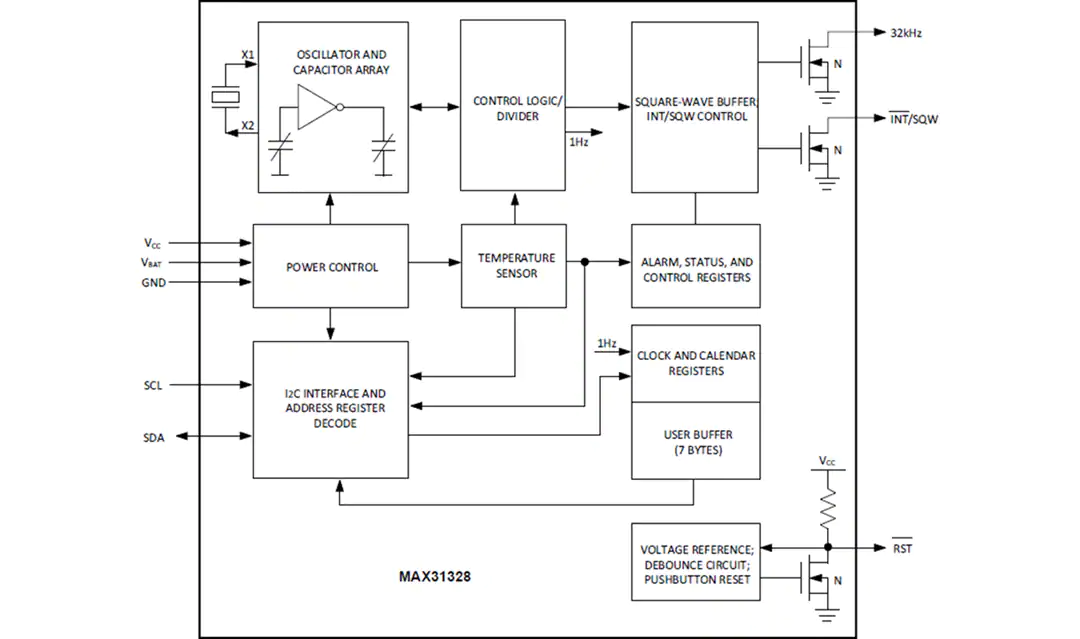

框图

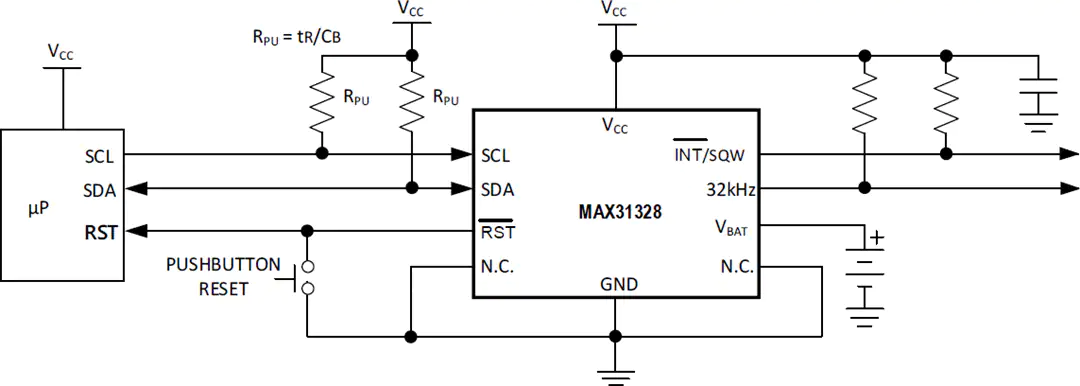

典型应用电路
