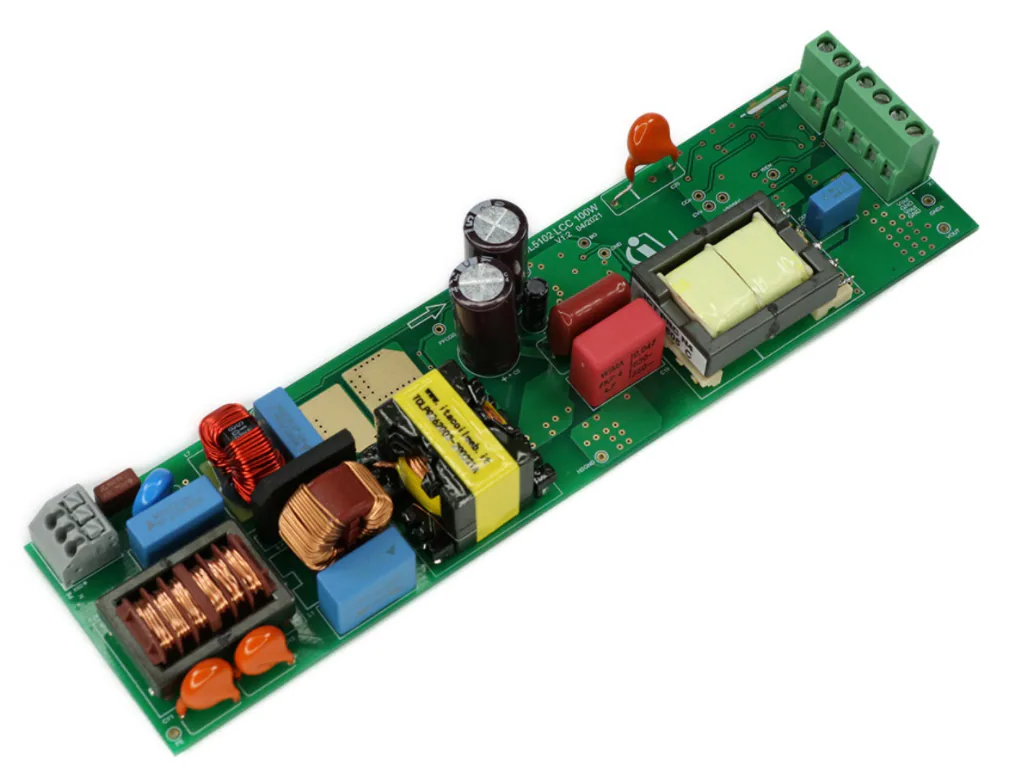

英飞凌Infineon Technologies REF_ICL5102_U100W_LCC 100W LED驱动器评估板展示了ICL5102高性能半桥(HB)驱动器和成本效益高的CoolMOS P7系列。REF_ICL5102_U100W_LCC板充分利用了ICL5102支持的适用频率范围，实现了一个高度紧凑的LCC变压器。该变压器集成了LCC谐振槽的串联电感。这种高功率密度变压器的设计，在高频运行能力的驱动下，可以实现大幅度的系统级成本降低和尺寸缩小。

Infineon REF_ICL5102_U100W_LCC评估板是一个100W的LED电源，具有恒定电流输出，电压范围从55V到20V。该板包括的功能，如宽的输出电流范围从1.82 2a到0.018A，综合模拟调光水平从100%到1%，在最坏的情况下快速对光时间为500ms，在267VRMS时，30%以上的负载功率因数大于0.9;在267VRMS时，20%以上的负载输入电流THD小于10%。

特性

• 智能高频操作180kHz至450kHz

• LCC变压器设计与串联谐振电感集成

• 230V(RMS)时名义负载效率为93.0% (120V(RMS)时效率为91.5%)

• 功率因数0.9 @ 30%负载，267V(RMS)

• 输入电流THD <10% @ 20%负载267V(均方根)

• 输入电压范围90V(AC) ~ 267V(AC)

• 在20V(DC)至55V(DC)的输出电压范围内，调节主输出电流0.018A至1.82 2a

• 模拟调光从100%到1%

• tT2L <500ms， @ 90V(AC)

• 符合EN61000-3-2 - c类标准

• EMI:根据EN55015

应用程序

• 领导的司机

• 海贝或办公室照明

• 街道照明、智能路灯、户外照明

概述
