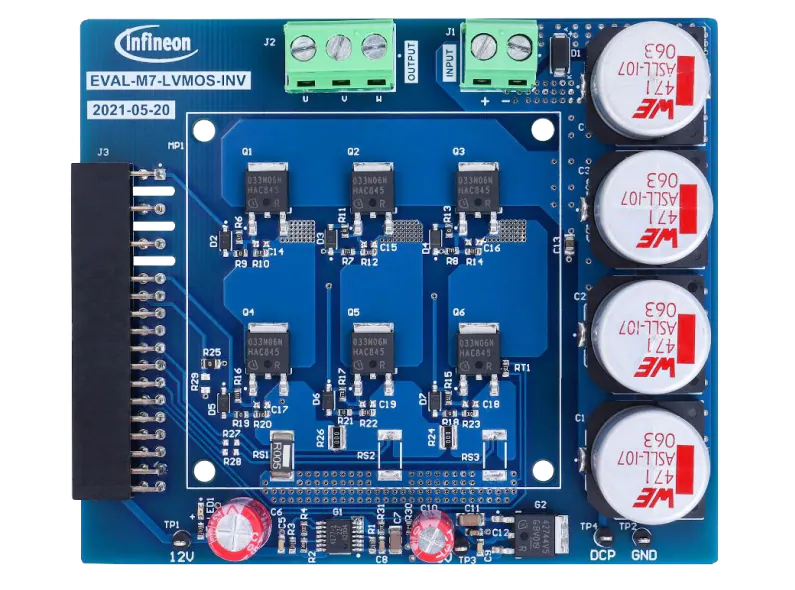

英飞凌Infineon EVAL-M7-LVMOS-INV评估电源板是由与M7连接器兼容的控制板驱动的。EVAL-M7-LVMOS-INV电源板在载频为20kHz时可处理高达300W的输出功率(负载为24V真空吸尘器电机)。

Infineon EVAL-M7-LVMOS-INV评估电源板的主要设备是IPD033N06N 60V optimmos 功率MOSFET。IPD033N06N optimmos 60V优化同步整流开关模式电源(SMPS)。当该器件用于低压电机控制、太阳能微型逆变器和快速开关DC-DC变换器时，高效的开关性能和较低的R(DS(on))实现了较低的损耗。与其他设备相比，IPD033N06N的R(DS(on))降低了40%，减少了并联并增加了功率密度。

特性

• 用于逆变器部分的60V optimmos功率MOSFET

• 单分流或支腿分流电流反馈配置(作为替代方案)

• 单板提供5V和15V的输出电源

• PCB尺寸为80mm x 93mm, 2层，1oz铜

• 通过无铅认证

框图

系统设置的例子

概述
