Qorvo QPF4532 5.0GHz Wi-Fi 6前端模块(FEM)针对IEEE 802.11ax系统进行了优化。该QPF4532具有5150MHz至5850MHz的频率范围，高达31dB的发射增益，和低2dB噪声数字。这款高度集成的器件将5.0GHz功率放大器(PA)、稳压器、单极双掷开关(SPDT)和可旁路的低噪声放大器(LNA)集成在一个单独的封装中。QPF4532紧凑的外形因素和集成匹配使应用中的布局面积最小化。

QPF4532的性能集中在优化PA的3.3V电源电压。这种特性在保持高线性输出功率和前沿吞吐量的同时，节省了功耗。接收路径匹配最佳技术，通过噪声系数性能在更广泛的条件下保持一致，最大化Rx灵敏度。集成模级滤波用于二次和三次谐波，2.4GHz抑制DBDC工作。对于应用反馈，一个直流功率检测器集成到包提供电压成比例的输出功率从发射路径。

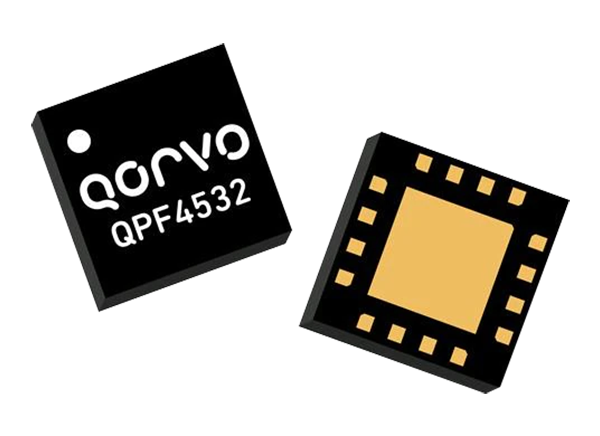

Qorvo QPF4532 5.0GHz Wi-Fi - 6 FEM提供了一个紧凑的2.5mm x 2.5mm的层压板包。

特性

• 5150MHz ~ 5850MHz频率范围

• P(OUT) = +15dBm MCS11 HE160 -43dB动态EVM

• P(OUT) = +17dBm MCS11 HE80 -43dB动态EVM

• P(OUT) = +21dBm MCS9 VHT80/160 -35dB动态EVM

• P(OUT) = +25dBm MCS0 VHT20光谱掩模符合性

• 优化为+3.3V操作

• 31日db Tx获得

• 2分贝噪音图

• 13.5 db Rx获得

• 8分贝绕过损失

• 25dB 2.4GHz Rx路径拒绝

• 集成直流功率检测器

• 16垫2.5mm x 2.5mm层压包装

• 无卤素，无铅，符合RoHS

应用程序

• 访问点

• 无线路由器

• 住宅网关

• 客户端设备

• 物联网
