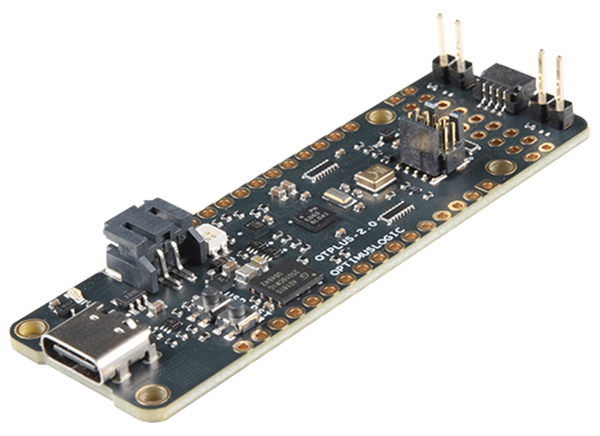

SparkFun QuickLogic Thing Plus EOS S3是一个小尺寸系统，旨在实现低功耗机器学习(ML)设备。该设备使用QuickLogic的EOS S3供电，一个支持efgba的手臂 Cortex -M4F MCU，完全支持Zephyr RTOS和FreeRTOS。QuickLogic Thing Plus EOS S3是基于100%开源的硬件，兼容羽毛的形式因素。它是100%开源软件(支持FreeRTOS、Zephyr、nMingen、Docker和SymbiFlow)。

SparkFun QuickLogic Thing Plus EOS S3的特点是车载LiPo电池连接器和充电电路、PDM麦克风和低功耗三轴加速度计。这些特性使该板成为可穿戴、语音、手势传感应用的理想选择。利用麦克风和加速器强大的固件支持，传感器数据可以快速进入嵌入式FPGA。此外，用户可以使用SensiML、TensorFlow Lite或其他工具来训练和运行特定于单个应用程序的嵌入式机器学习算法。

此外，QuickLogic Thing Plus EOS S3包括一个Qwiic连接器，可以与150+ I(2) c兼容板的生态系统快速接口，如传感器、RFID阅读器、显示器、键盘和继电器。

特性

• EOS S3 MCU + eFPGA SoC


• 2400个有效逻辑单元

• 64 kb的RAM

• 工作频率高达80MHz

• 可达512Kb SRAM

• 手臂Cortex-M4F单片机


• 嵌入式FPGA (eFPGA)


• 东西加上形状因素


• 面包板兼容0.1“(2.54毫米)间距头

• 2.75“x 0.9”(70mm x 22.9mm)的占地面积

• 所有20个羽毛定义的GPIO + 14个额外的GPIO

• 接口


• SWD编程连接器使用USB-TTL转换器

• USB数据信号被绑定到eFPGA可编程逻辑

• UART通过I/O头可用

• I(2)C可通过I/O头和Qwiic连接器

• SPI

• 我(2)

• 存储


• 16Mbit SPI NOR flash - GigaDevice GD25Q16CEIGR

• 传感器


• 3轴12位加速度计- STMicro LIS2DH12TR

• 数字脉冲密度调制(PDM)麦克风与声唤醒(WoS)功能- Vesper VM3011-U1

• 用户界面


• RGB LED

• 用户按钮

• 重置按钮

• 权力


• USB - c型连接器(调节到3.3V)

• 单细胞脂电池

• 车载充电电路-微芯片MCP73831/2

• 标准LiPo JST连接器

• 软件


• SymbiFlow

• Renode

• 西风RTOS

• FreeRTOS

• TensorFlow Lite

• SensiML

• 机器学习


• 实时操作系统


• FPGA的工具


必需的设备

• 0.8m可逆USB A到可逆Micro-B电缆

• 一个终端程序或任何UART控制台应用程序

资源

• 示意图

• 节奏董事会文件

• 板尺寸

• 联播指南

• Qwiic信息页面

• QuickLogic EOS E3


• 数据表

• 技术参考手册

• 白皮书

• GitHub硬件回购

板布局

引脚分配功能

前,后视图
