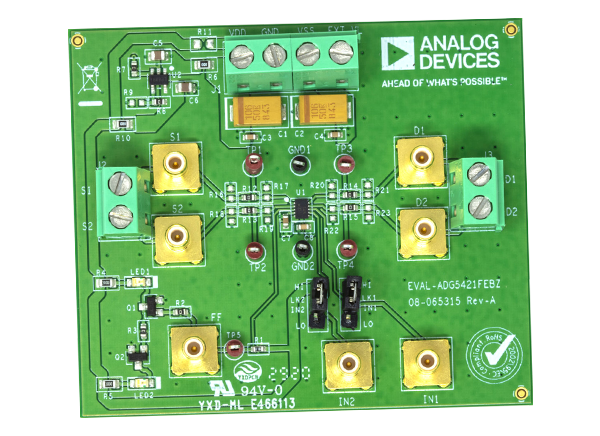

亚德诺半导体EVAL-ADG5421FEBZ评估板，用户可对ADG5421F进行评估。ADG5421F是双SPST开关，具有过压保护、掉电保护和源引脚过压检测功能。ADG5421F焊接在EVAL-ADG5421FEBZ评估板的中心，并提供2线螺杆端子连接源极和漏极引脚。三个螺丝端子用于给设备供电，第四个端子用于提供用户定义的数字电压给LED供电，安装LED用于提供开关故障状态的可视化指示。

特性

• 供应电压

• ±5V至±22V双路供电

• 8V ~ 44V单路供电

• 对源管脚的过电压保护

• 信号电压可达-60V和+60V

• LED可视过电压指示

• 并行接口兼容1.8V逻辑

必需的设备

• 直流电压源

• 双电源±5V至±22V

• 单路供电8V ~ 44V

• 可选数字电压源

• 模拟信号来源

• 测量电压的方法，如数字万用表(DMM)

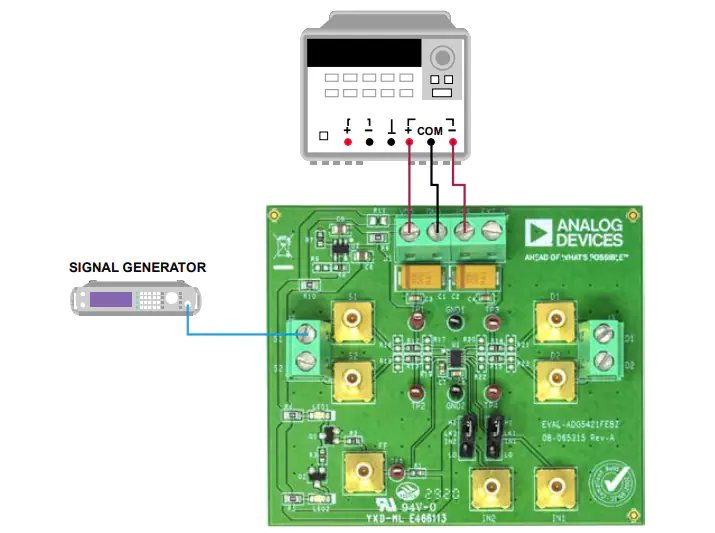

设置

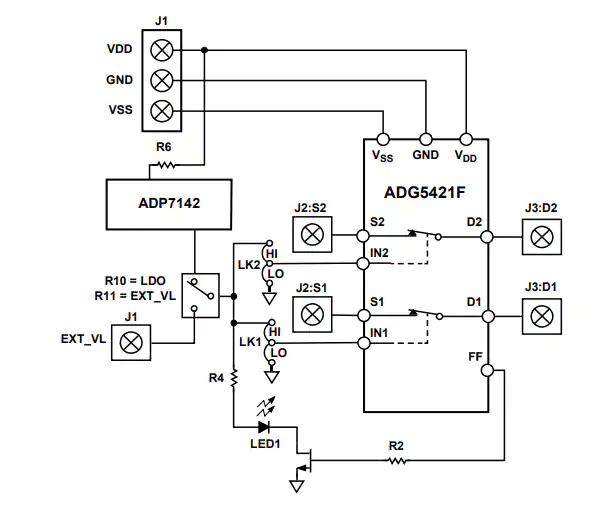

框图
