亚德诺半导体AD9217 RF模数转换器是单，12位，6GSPS/10.25GSPS，射频(RF)模数转换器(ADC)具有6.5GHz的输入带宽。AD9217转换器为需要宽瞬时带宽和低转换错误率(CER)的时域应用程序提供高动态范围频率。

ADI AD9217 RF模数转换器提供低延迟，高速，并行CML输出接口，支持全带宽操作与兼容的FPGA/ASIC接收器。对于需要额外数字处理和JESD204B输出支持的应用程序，AD9217允许在本地AD9213模式下进行重新配置。

AD9217 adc典型消耗4.2W，同时实现动态范围和线性性能。该设备基于交叉管道结构，具有专有的校准和随机化技术，可以抑制交叉干扰到噪声地板。AD9217的线性性能是由片上抖动和校准的组合保护的，这导致了在广泛的输入信号条件下优秀的无杂散性能。

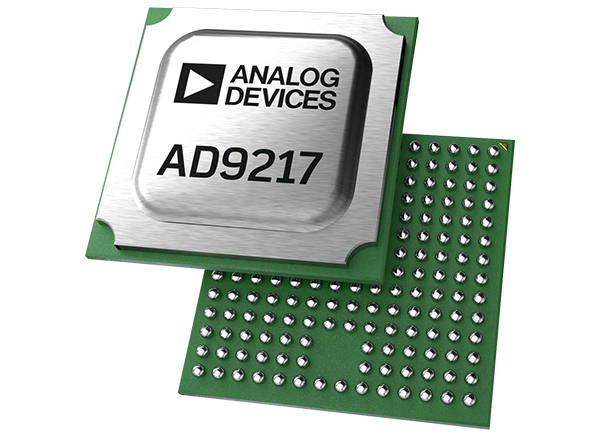

AD9217封装在一个192球球网格阵列(BGA)封装中，结温范围为-20°C至+115°C。

特性

• 高瞬时动态范围

• NSD


• -155.1dBFS/Hz在10GSPS与-9dBFS, 170MHz输入

• -153dBFS/Hz在10GSPS与-1dBFS, 170MHz输入

• SFDR: 70dBFS在10GSPS -1dBFS, 1000MHz输入

• SFDR不包括H2和H3 (worst other spur):-89dBFS at 10GSPS with-1dBFS，输入1000MHz

• 4.2W，典型的10GSPS低功耗

• 集成输入缓冲(6.5GHz输入带宽)


• 1.4V p-p全尺寸模拟输入，R(IN) = 50欧姆

• 过电压保护装置

• 低延迟，高速并行输出端口

• 高效AGC的快速超程检测

• 芯片上的温度传感器

• 片上负电压发生器

• 1 × 10(-16)

• 可重构的AD9213本机模式支持

• 12mm × 12mm, 192球BGA-ED封装

框图
