英飞凌Infineon Technologies eval - 1ed020i12f_2 - db隔离驱动子板设计用于在与CoolSiC 评估平台一起使用时演示1200V EiceDRIVER IC。CoolSiC评估平台是由主板和子板组成的模块化评估系统。每个Daughterboard演示了TO247 3脚或4脚封装中碳化硅CoolSiC MOSFET或其他电源开关的最佳驱动。

Infineon Technologies EVAL-1ED020I12F2-DB Daughterboard包括1ED020I12-F2 EiceDRIVER IC和一个集成的有源米勒钳。主动米勒钳功能防止意外接通，DESAT引脚保护应用程序免受短路损坏。

特性

• EiceDRIVER IGBT驱动IC

• 设计用于与CoolSiC 评估平台协同工作

• 两个独立的单通道隔离栅极驱动器

• 用于600V到1200V的电源开关，如mosfet、igbt或SiC mosfet

• 2轨到轨输出

• desat检测用于过流和短路保护

• 活跃的米勒夹

• 输出端为20V正电源

• -12V负电源输出端

• 输出侧最大供电电压28V

• 6.5V正电源输入侧

• 1200V输入输出隔离电压

• 2.4A门驱动器高输出最大电流每通道

• 2.4A门和夹具驱动器低输出最大电流每通道

• 54mm x 29mm x 19mm PCB

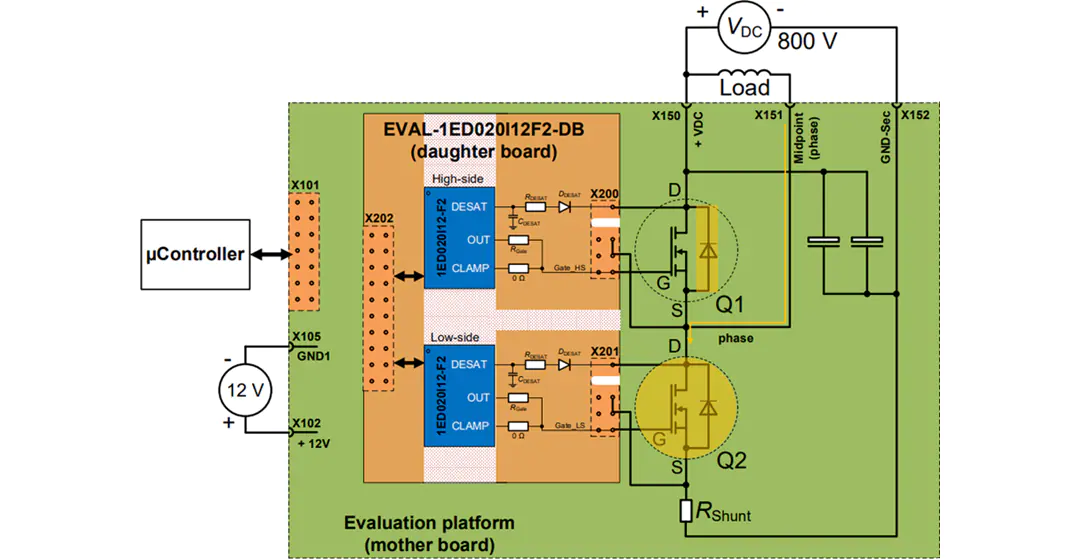

设置示例
