倍频器HMC8342 x2有源倍频器是一个砷化镓MMIC(单片微波集成电路)，在5dBm信号驱动下提供15dBm的典型输出功率。输出频率范围为22GHz ~ 42GHz，输出频率为30GHz时，输出处测量到的输入基频和三次谐波隔离分别为-23dBc和-20dBc。HMC8342非常适合用于点对点和VSAT无线电的LO(本振)乘法器链，与传统设计相比，减少了部件数量。

模拟设备公司HMC8342 x2有源倍频器提供16端陶瓷无铅芯片载波(CLCC)封装集成散热器。

特性

• 5dBm输入功率驱动

• 频率范围

• 输入:11GHz ~ 21GHz

• 输出:22GHz到42GHz

• 输出功率

• 14dBm (11GHz RF(IN))

• 15dBm, 16GHz RF(IN)

• 10dBm在21GHz RF(IN)

• -23dBc基本输入频率隔离在30GHz

• -20dBc输入频率三次谐波隔离在30GHz

• 回波损耗

• -10分贝的输入

• -13分贝的输出

• -40°C至+85°C的工作温度范围

• 6.0mm x 6.0mm CLCC_HS-16封装

应用程序

• 时钟一代

• 点对点和甚小孔径终端(VSAT)无线电

• 测试仪器

• 军事和航天

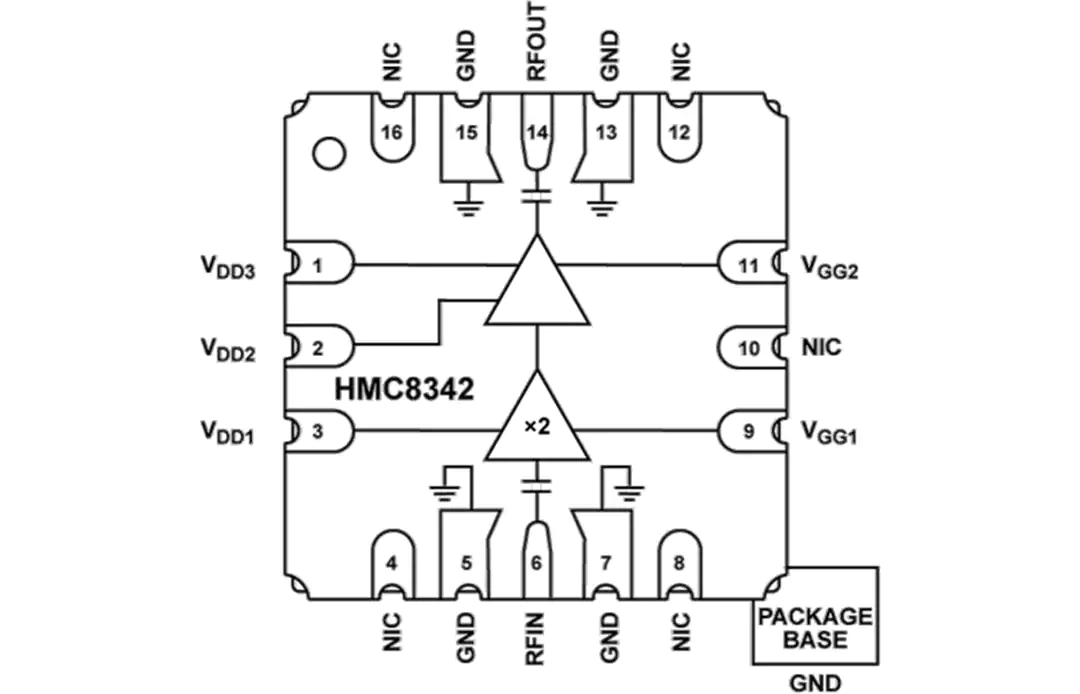

框图

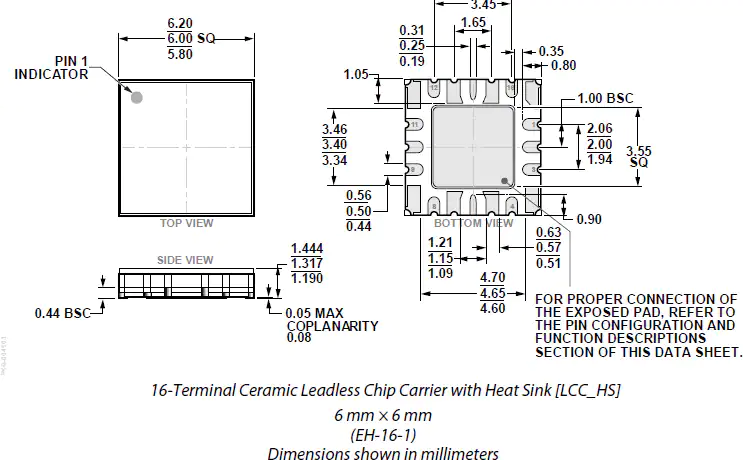

规格尺寸
