亚德诺半导体EV1HMC8342LS6评估板的介绍、特性、及应用

来源：HQBUY 发布时间：2022-05-12

摘要： HMC8342 x2有源宽带倍频器演示与开发平台。

亚德诺半导体EV1HMC8342LS6评估板是HMC8342 x2有源宽带倍频器的演示和开发平台。HMC8342是GaAs(镓砷化物)MMIC(单片微波集成电路)设计，在5dBm信号驱动下提供15dBm典型输出功率。输出频率范围为22GHz ~ 42GHz，输出频率为30GHz时，输出处测量到的输入基频和三次谐波隔离分别为-23dBc和-20dBc。HMC8342非常适合用于点对点和VSAT无线电的LO乘法器链，与传统设计相比，减少了部件数量。

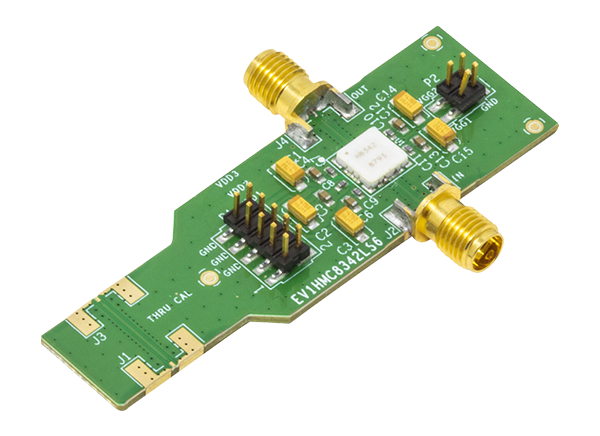

模拟设备公司EV1HMC8342LS6评估板包括一个预安装的HMC8342在16端子陶瓷无铅芯片载体(CLCC)封装。评估委员会也有两个2.92毫米k连接器50欧姆射频输入和射频输出。还有一个校准路径，用于校准RF输入和输出的PCB跟踪延迟。评估委员会提供了一个示例应用电路，允许在合并到现有设计时快速成型。
