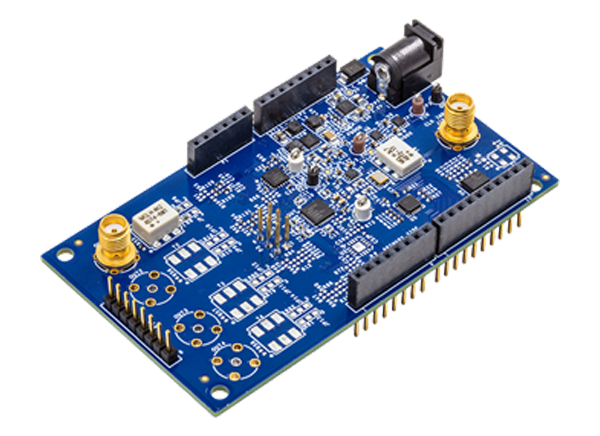

亚德诺半导体AD910x-ARDZ-EBZ评估板兼容基于arm的m床支持板，如SDP-K1，设计用于连接到Arduino Uno头部。此外，AD910x-ARDZ-EBZ评估板的设计可以快速和轻松地演示AD9102/AD9106 TxDAC 和波形发生器集成了片上模式存储，用于复杂波形的直接数字合成器(DDS)。

AD910x-ARDZ-EBZ评估板设置仅由USB供电，不需要高频波形发生器的时钟输入。缺省情况下，评估板使用板载156.25MHz晶体振荡器作为时钟源，但提供外部时钟选项。此外，DAC输出可以是变压器耦合的，也可以用板载放大器进行评估。

本文提供了示例源代码和硬件，作为为目标应用程序开发固件的起点。经过微小修改的评估板和示例源代码可以与其他Mbed平台一起工作。

特性

• 80msps带SPI接口的12位数模转换器(AD9106-ARDZ-EBZ)

• 14msps单数模转换器，带SPI接口(AD9102-ARDZ-EBZ)

• 巴仑或放大器选项差动到单端输出电压转换

• 车载和外部时钟选项

• 小巧的Arduino Uno形状

• 可以使用mbed支持的硬件，如SDP-K1

布局
