Maxim MAX98395数字输入级DG放大器提供业界领先的静态功率，具有IA/ sense和动态净空跟踪(DHT)。MAX98395精密输出电流和电压监测(1/V传感器)使扬声器保护算法可由主机设备运行。扩频调制(SSM)和边缘速率控制最小化EMI，并消除了对传统d类设备中存在的输出滤波的需要。

Maxim MAX98395级DG放大器集成了两个供电轨VBAT和PVDD，为扬声器放大器供电。此外，由于电源电压的变化，由于突然瞬变和下降的电池寿命，DHT自动优化可用于dg类放大器的净空，以保持一致的失真和听力水平。DHT模块支持动态范围压缩机(DRC)和限制器，可以作为信号失真限制器(SDL)或标准信号电平限制器(SLL)。

MAX98395提供PCM接口用于音频数据和标准l(2)C接口用于控制数据通信。PCM接口提供音频播放使用l(2)S，左对齐，和TDM音频数据格式。在时分复用模式下，设备最多可支持16路音频数据。独特的时钟结构消除了对PCM通信的外部主时钟的需要，这减少了引脚数和简化了板布局。

Amp具有热折叠式保护，当设备达到热极限时，允许稳健的行为。当开启时，当温度超过用户指定的阈值时，热折叠保护自动降低输出功率。

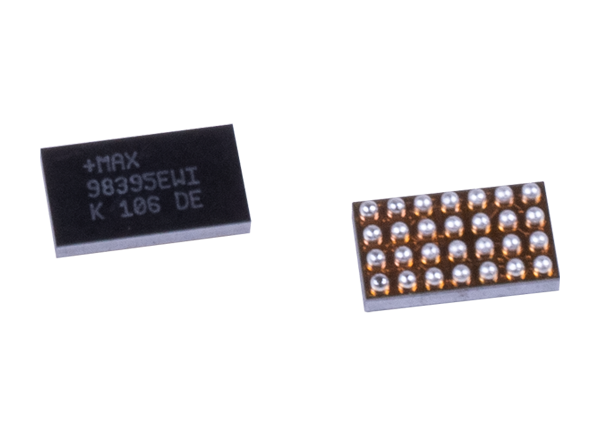

MAX98395封装在0.4mm间距，28凸点晶圆级封装(WLP)，可在-40°C至+85°C的扩展温度范围内工作。

特性

• 宽输入电源范围(3.0V至14V)

• dg级操作，提供业界领先的静态电源


• 在V(PVDD) = 3.8V时的16mW

• 在VP(VDD) = 12V时15mW

• 超低噪声地板


• 11µV (rms)输出噪声

• 116分贝动态范围

• 低失真

• -83dB THD+N在2W进入80欧姆， f = 1kHz和3kHz

• -77dB THD+N在2W到80欧姆， f = 6kHz

• 输出功率1% THD+N:


• 7.7W成80欧姆， V(PVDD) = 12V

• 11.7W into 40欧姆， V(PVDD) = 12V

• 扬声器放大器效率:


• 在5W时，88%变为80欧姆 V(PVDD) = 12V

• d级电磁干扰降低使无滤波器操作


• 扩展频谱调制

• 切换边缘速率控制

• 集成扬声器电流和电压检测，无需外部元件

• l(2)S/16通道TDM和l(2)C数字接口

• 回放和IV路径支持高达96kHz的采样率

• 动态净空跟踪(DHT)保持一致的听力体验

• 广泛click-and-pop抑制

• 28-Bump WLP (1,62mm x 2.88mm x 0.5mm, 0.4mm间距)

应用程序

• 手机扬声器

• 聪明的人

• 聪明很多

• 平板电脑

• 笔记本电脑

• 条形音箱

框图
