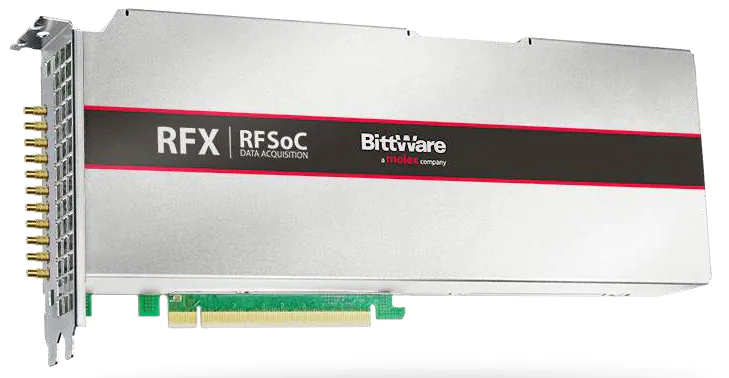

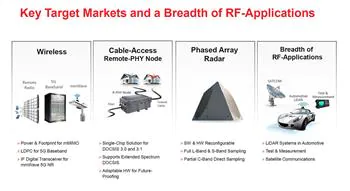

BittWare RFX-8440卡是一款创新的PCIe数据采集卡，可处理整个sub-6GHz频段。RFX8440是理想的5G, LTE无线，相控阵雷达和卫星通信应用。该设备配备了最新的第三代Xilinx RFSoC UltraScale+ Zynq ZU43设备。这个强大的单芯片可适应无线电平台提供高达6GHz的直接射频采样。该RFSoC具有多元素处理系统、FPGA、实时双核ARM和第二个四核ARM等特性，可以对RF信号进行采集、处理和处理。

规范

• FPGA

• XCZU43封装在E1156中

• 2级岩心速度

• Zynq UltraScale + RFSoC

• 请联系BittWare获取其他FPGA选项



• 模拟

• -40到0dBm(默认)

• -40到0dBm(默认)

• 其他模拟配置可用;接触BittWare

• 优化的L波段:1GHz - 2GHz

• 4 × 5 GSPS 14位adc

• 4 × 10 GSPS 14位dac

• 可编程时钟

• 外部引用和触发器

• SSMC风格连接器



• 车载闪光

• 用于启动FPGA的闪存

• ARM引导加载程序和操作系统映像的闪存



• 外部存储器

• 16GB DDR4处理系统(ARM)内存，带有ECC

• 8GB DDR4可编程逻辑内存，带有ECC



• 外部数字接口

• 8× 25G OCuLink可达200Gb/s

• 支持双100GbE和PCIe Gen4硬IP

• 作为PCIe Gen2 x1

• RJ45以太网

• USB UART

• USB 3.0

• 迷你显示端口



• 处理系统

• 可编程逻辑

• 冷却


• 标准:双宽无源散热器

• 可选:双宽有源散热器(带风扇)

• 可选:单宽度无源散热器



• 电


• 板载电源来自6针AUX连接器或可选的12V PCIe插槽连接

• 功率耗散与应用有关

• 典型最大功耗50W



• 环境


• 工作温度:5℃~ 35℃



• 质量


• 按照ISO9001:2015 ipc - a -610 III级标准生产

• 通过无铅认证

• CE, FCC,冰的批准



• 形成的因素


• 3/4长，标准高度PCIe双插槽卡(x16机械)

• 支持独立的操作

• RFX-8440可以订购为TeraBox 集成服务器平台



• 开发工具


• RFX-8440模拟数据采集卡

• 数据捕获和中继示例-完整的源代码

• 1年硬件保修

• 电缆包(可选)

• BittWare利用产品的主要接口提供了一个基本的数据捕获和回放示例

• Xilinx Vivado开发工具完全支持定制设计的开发



• FPGA开发


• 可交付成果


概述

灵活的4通道模拟输入/输出

RFX-8440的特点是可变增益到-40dBm(输入)。关键模拟电路的设计是为了满足对RFSoC的14位接口的干净信号的性能需求。BittWare的高性能模拟PCB设计作为核心力量跨越了三十年。

• L波段优化，其他模拟配置可用

• 4个ADC通道，14位，5.0GSPS

• 4个DAC通道，14位，10.0GSPS

• 可变增益输入:-40到0dBm

• 可变增益输出:-40到0dBm

• 外部引用和触发器

• 可编程时钟

单片机灵活的平台

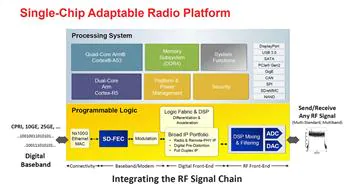

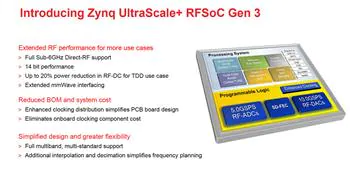

RFX-8440的核心是Zynq ZU43 RFSoC。这个强大的单芯片可适应无线电平台提供高达6GHz的直接射频采样。

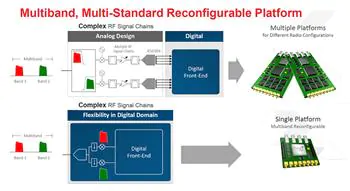

• 适应性强的单片机无线电平台

• 将射频设计移至数字领域

• 可编程逻辑的不同需求和新兴标准

• 通过消除JESD204接口降低功耗

• 与离散解决方案相比，减少PCB面积

• 不会过时的全面解决方案

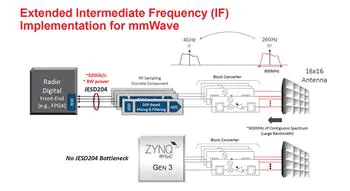

• 全亚6ghz支持，扩展毫米波接口和多波段支持

从Xilinx RFSoC

数字I / O

通过OCuLink 8× 25Gb/s接口，可以很容易地从RFSoC获取数字数据。使用BittWare的数据记录器IP连接到NVMe存储，其他BittWare FPGA卡进行进一步处理，CPU主机，或自定义接口卡。

• OCuLink扩展端口，8× 25Gb/s

• Hard IP: PCIe Gen4 x8

• 硬IP:双100GbE

• 自定义轻量级协议，以连接到其他FPGA卡

• 根据您的应用需要定制Molex连接器/电缆

• 额外的I/O接口包括RJ45 (1GbE)、USB 3.0和Mini DisplayPort

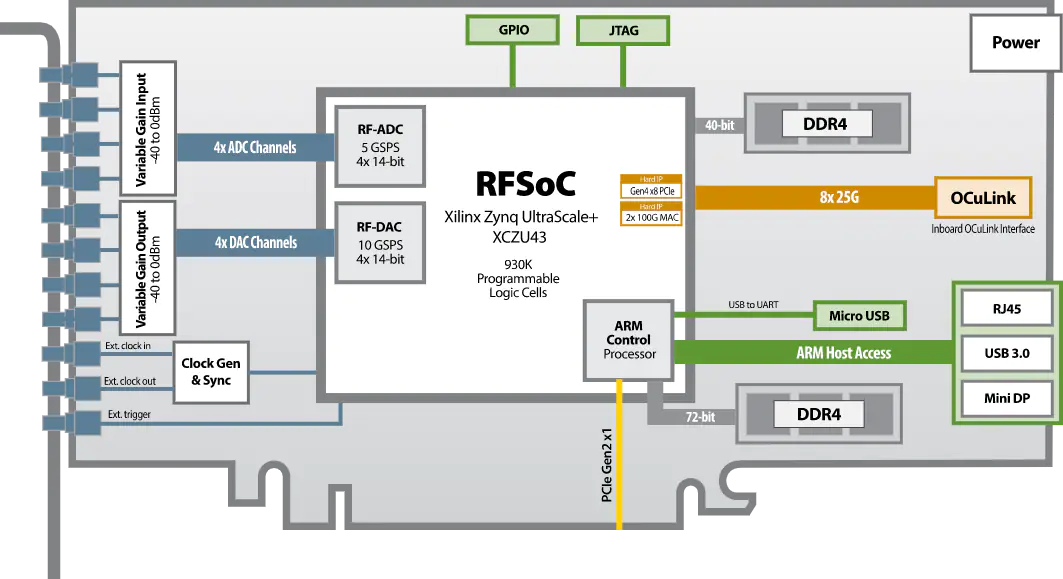

框图
