英飞凌科技公司XDPS2201混合反激控制器是基于非对称半桥控制。这种半桥驱动一个传统的反激式变压器与一个串联电容。反激式变压器的主电感和串联电容构成谐振槽，用于实现零电压开关(ZVS)。XDPS2201开关控制器具有600V高压启动单元，用于快速充电和低待机功率。该控制器提供了峰值电流模式控制的鲁棒和快速线路和负载控制。XDPS2201开关控制器IC理想地用于AC/DC SMPS和超高功率密度适配器。

特性

• DSO-14 (150mil)封装的集成半桥驱动器

• 600V高压启动电池，快速充电，低待机功率

• 用于鲁棒快速线路和负载控制的峰值电流模式控制

• 基于输出电流估计的突发模式进入/退出操作

• 一次侧输出过压保护

• 支持最低空载待机功率<75mW

• 广泛的可配置参数通过一个引脚UART接口

• 最低的必要材料清单

• 可配置的棕入和棕变保护

• 可配置内置软启动

• 可配置的输出过压保护

• 可配置的突发模式进入和退出电流阈值具有小滞后

• 可配置的过流保护，两个级别的峰值和瞬态负载

• 可配置的频率降低周期跳跃，以提高低负载效率

• 可配置的开关频率抖动

• 可配置的传播延迟补偿准确的峰值电流控制

• Pb-free镀铅

• 符合RoHS标准，符合IEC61249-2-21，不含卤素

应用程序

• AC / DC smp

• 超高功率密度适配器>20W/英寸(3)

• 超高效SMPS >93%

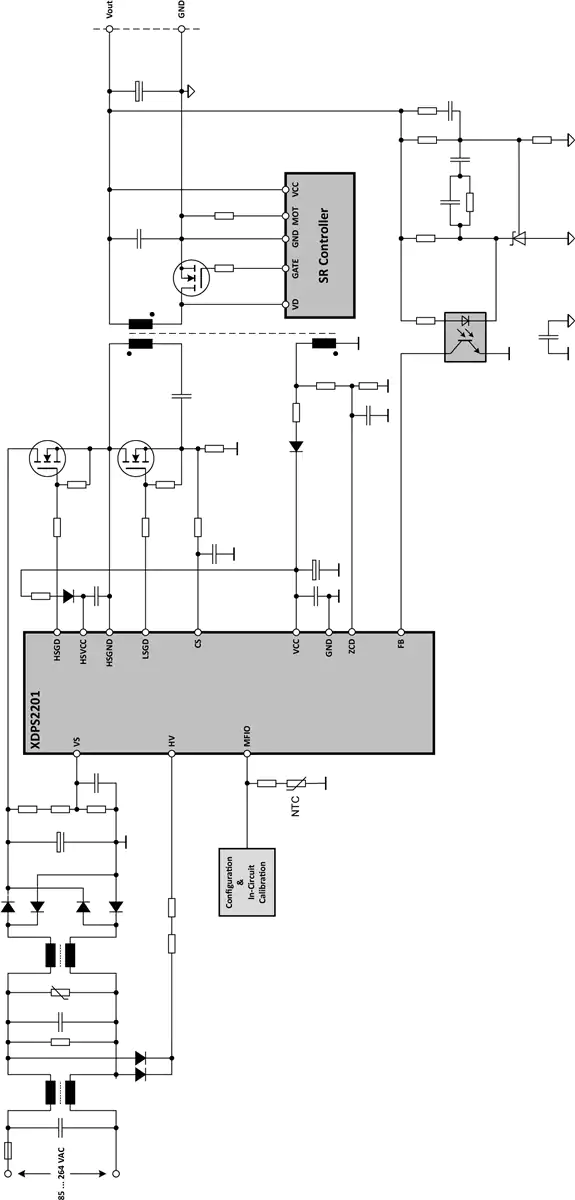

典型应用电路

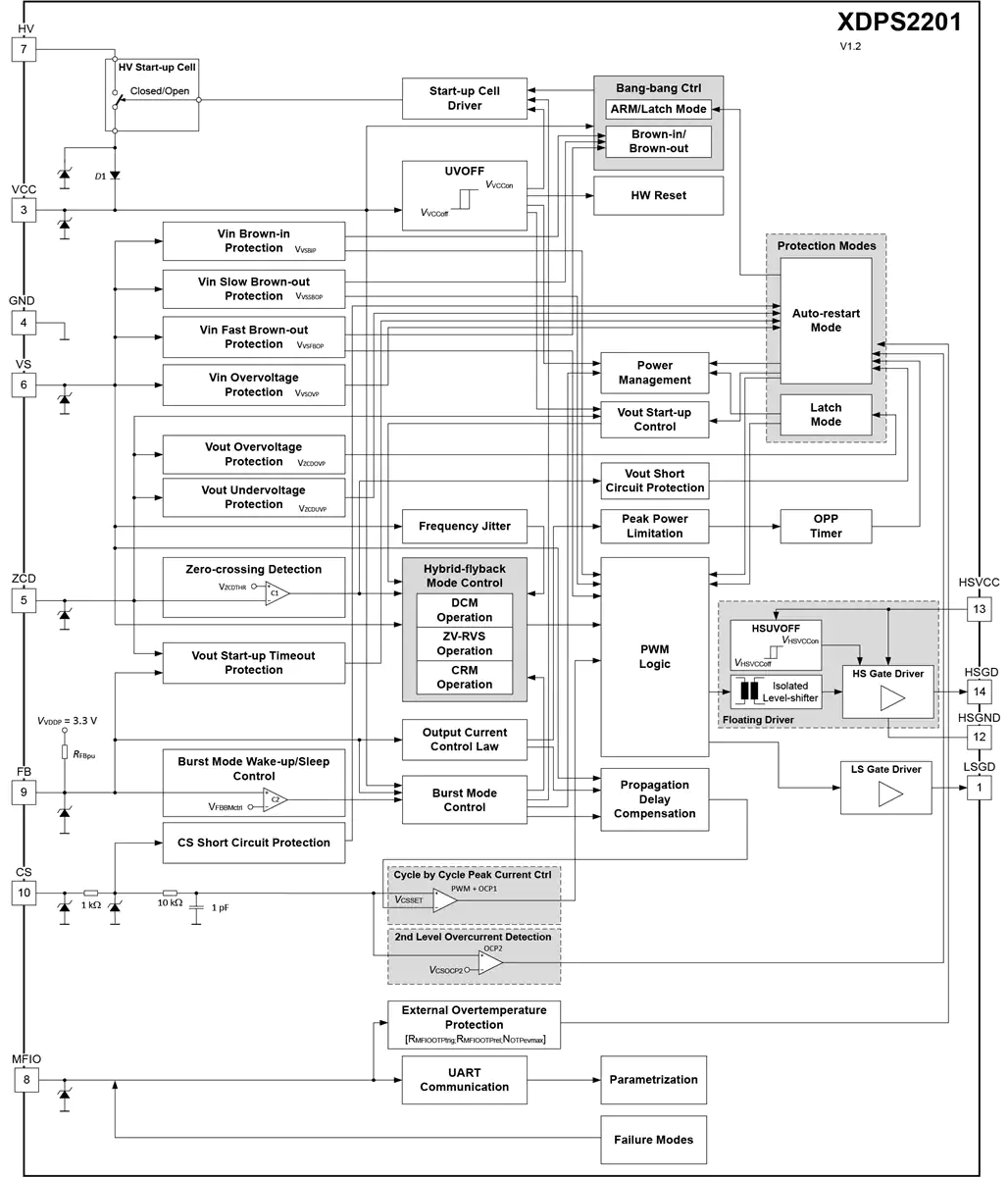

框图
