德州仪器TLV62595降压转换器是一款高频同步降压转换器，优化了紧凑的解决方案大小和高效率。该设备集成了开关，能够提供高达4A的输出电流。在中重负载下，变频器工作在脉宽调制(PWM)模式下，典型的2.2MHz开关频率。在低负载时，设备自动进入省电模式(PSM)，在整个负载电流范围内保持高效率，静态电流低至10µa。

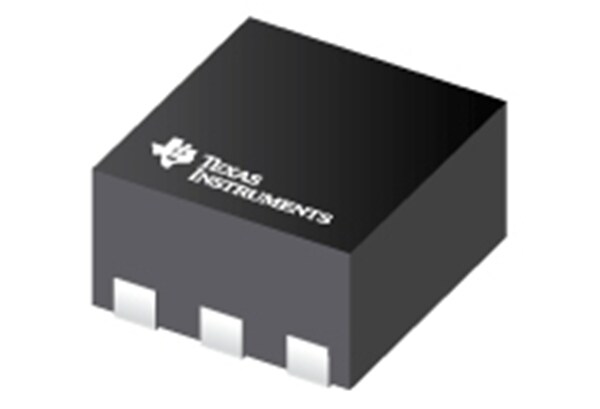

它基于DCS控制拓扑结构，提供了快速的瞬态响应。内部参考调节输出电压降至0.6V，在-40°C至125°C的结温范围内具有1%的高反馈电压精度。整个解决方案需要一个小型的470nH电感，一个单一的4.7µF输入电容，三个10µF或单个47µF输出电容。德州仪器TLV62595采用6引脚1.5mm x 1.5mm QFN封装，提供高功率密度解决方案。

特性

• 高达97%的效率

• 低R(DS(ON))电源开关26毫欧 / 25欧姆

• 2.5V ~ 5.5V输入电压范围

• 输出电压0.6 ~ 4V可调

• 1%反馈电压精度(全温度范围)

• dcs控制拓扑

• 省电模式，轻载高效

• 100%占空比，最低的跌落

• 10µA工作静止电流

• 2.2MHz典型开关频率

• 短路保护(HICCUP)

• 积极输出放电

• 实力不错的输出

• 热停堆保护

应用程序

• 固态驱动器

• 便携式电子设备

• IP网络摄像机

• 工业电脑

• 多功能打印机

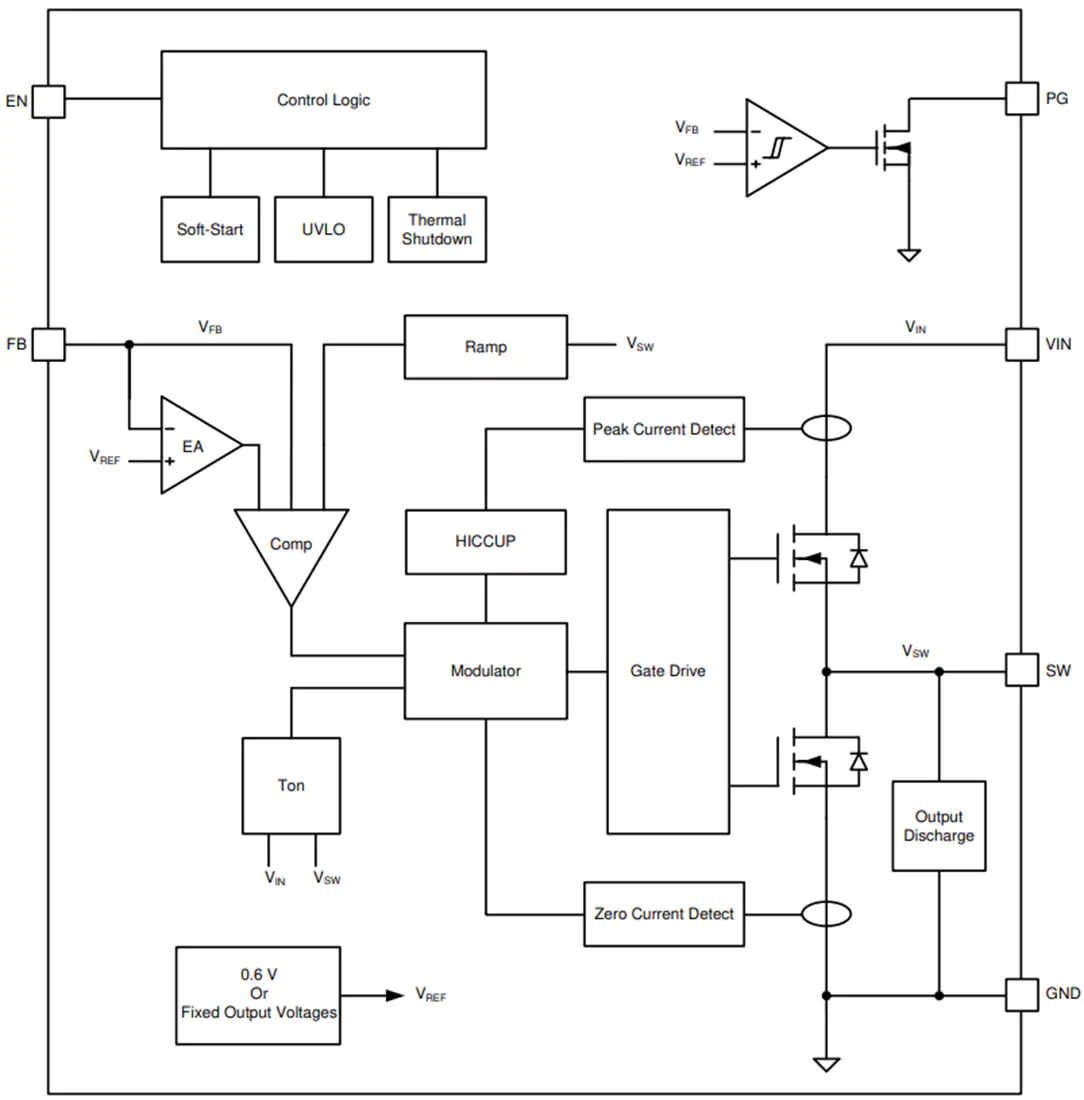

原理框图
