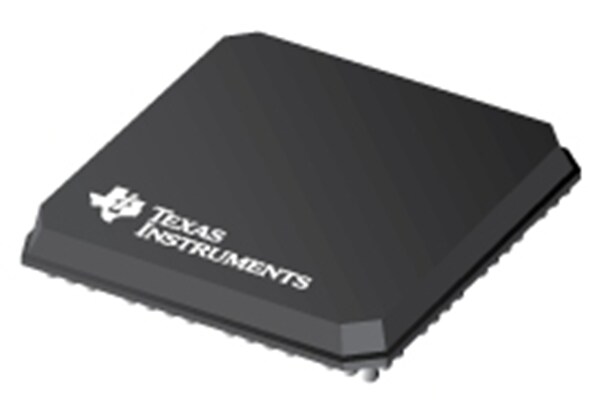

德州仪器DLPC900 DLP数字控制器是一款可扩展的数字微镜设备(DMD)控制器，支持DLP6500和DLP9000 DMD的可靠运行。这种高性能DMD控制器可编程，高速模式速率先进的光控制，特别是在工业，医疗和科学应用。德州仪器公司的DLPC900模式速率能够实现快速、准确的3D扫描和3D打印。模式速率还支持高分辨率和智能成像应用程序。DLPC900提供128兆嵌入式DRAM，方便缓冲多达400个1位模式。输入和输出触发器提供了与各种摄像机、传感器和其他外围设备的简单连接和同步。众多的端口和连接选项提供了系统的灵活性，并简化了芯片集成到各种终端设备。

特性

• 一个可扩展的控制器支持DLP6500 (1080p)和DLP9000 (WQXGA)数字微镜器件(dmd)，用于高分辨率的工业和显示应用

• 支持多种高速模式速率

• 高达9523Hz(使用预存储或动态模式的1位二进制模式)

• 高达1031Hz(使用预存储或动态模式的8位灰色模式)

• 128 m内部DRAM

• 48mb外接flash可存储多达400个1位二进制或50个8位灰度模式(取决于模式压缩)

• 1对1的输入映射到微镜

• 支持模式模式下的多位深度和led

• 易于与相机和传感器同步

• 两个可配置的输入触发器

• 两个可配置的输出触发器

• 完全可编程的GPIO和PWM信号

• 多个控制接口

• 1个USB 1.1从端口和3个I(2)C端口

• LED使能和PWM发生器

• 视频模式

• 24位RGB速率达120Hz

• YUV、YCrCb或RGB数据格式

• 两个24位输入像素端口

• 标准视频从SVGA到1080p

• WQXGA (DLP9000)需要两个DLPC900控制器

应用程序

• 工业

• 3D机器视觉和光学检测

• 3D打印和增材制造

• 医疗

• 眼科学

• 用于肢体和皮肤测量的3D扫描仪

• 显示

• 智能自适应照明

• 3 d成像显微镜

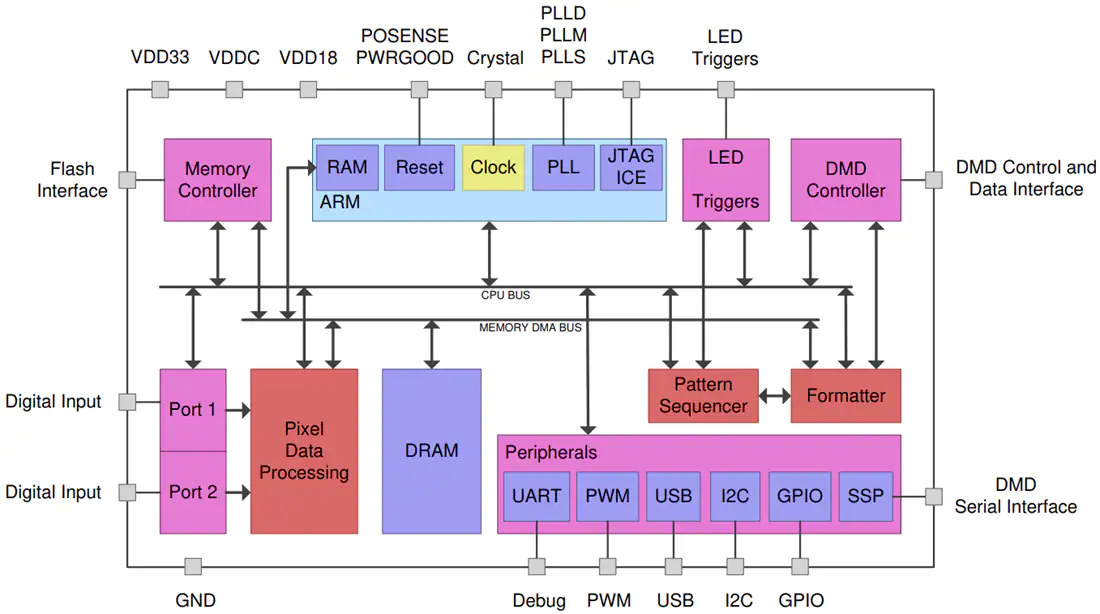

原理框图
