摘要: 6开关矩阵管理器优化的单或双串汽车照明应用。
Maxim MAX25606 6-开关矩阵管理器用于LED照明,可用于单串或双串汽车照明应用。MAX25606集成了6个独立控制的n通道MOSFET开关。每个开关的导通电阻为0.2欧姆,额定耐压为16V。一个电流源可以用来为所有串联的led供电。通过打开和关闭每个LED的旁路开关,可以使单个LED变暗。MAX25606还可以配置在双串应用中,每个串有三个交换机串联。每个开关可以串联在一个、两个或三个led上。该设备还允许两个开关并联连接,以绕过大电流led。MAX25606包括一个内部电荷泵,为LED旁路开关的栅驱动提供电源。
MAX25606具有通用异步收发器(UART)通信接口。每个开关可以打开,关闭,或PWM调制12位PWM占空比调整。两种不同的PWM设置之间的转换可以立即发生,也可以应用对数衰减转换。MAX25606内置了对数渐隐算法,只需要一个软件命令。本设备具有LED开路保护功能,并通过串行接口实现LED开路、短路故障报告。

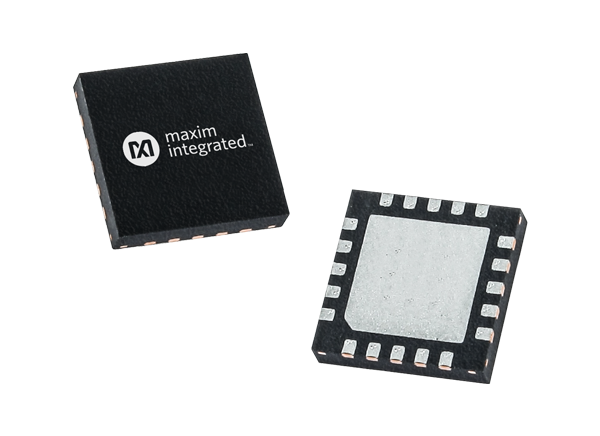

Maxim集成MAX25606 6-Switch矩阵管理器采用热增强TQFN20封装,具有可湿性侧板。具有可湿式侧翼的器件能够实现自动光学检测(AOI),表现出更大的抗剪切力,并能处理PCB弯曲,从而提高可靠性。该设备是AEC-Q100 1级合格的,设计用于在-40°C到+125°C的温度范围内运行。
AEC-Q100符合汽车应用要求
六开关矩阵管理器允许灵活配置
单串和双串配置
最多可将6个开关串联使用
最多3个交换机串联在双串中
每个开关最多3个led灯
健壮的串行接口
多滴UART通信接口
最多64个可寻址设备
兼容CAN物理层
最优的PWM调光安排提供了优异的调光性能
可编程12位PWM调光
PWM调光状态之间的渐变
内部时钟发生器或外部时钟PWM调光
EMI缓解
可编程转换速率的电磁干扰控制
集成扩频抖动
保护功能和封装提高可靠性
公开保护
可编程的开放和短led门限
led开、短故障报告
打开跟踪故障报告
-40°C ~ +125°C工作温度范围
4.0mm x 4.0mm TQFN20包装,可湿性侧面
无铅,符合RoHS
汽车矩阵LED系统和自适应驱动光束灯
