Nexperia NXT4557 SIM卡接口电平转换器设计用于将SIM卡与单个低电压主机侧接口连接。NXT4557包括三个电平转换器，用于转换SIM卡和主机微控制器之间的数据、RST和CLK信号。该转换器具有能够支持B类、C类SIM卡的高速电平转换，以及可实现转换器正常运行的高电平EN引脚。该器件符合所有ETSI、IMT-2000及ISO-7816 SIM/智能卡接口要求。典型应用包括各种SIM卡连接设备，其中包括移动和个人手机、无线调制解调器和SIM卡终端。

NXT4557 特性

支持SIM卡和eSIM，电源电压范围为1.62V至3.3V

主微控制器工作电压范围：1.08V至1.98V

SIM卡和主机侧接口之间自动电平转换I/O、RSTn和CLK，具有电容隔离功能

具有关断功能，用于符合ISO-7816-3标准的SIM卡信号

高Vdis(UVLO_AC)开关电平，在VCC_SIM断电时快速关断

集成上拉电阻，无需外部电阻器

集成EMI滤波器可抑制数字I/O的更高谐波

借助高EN信号，可实现信号转换

低电流关断模式：1μA

支持超过 5MHz 的时钟速度

无铅、符合有害物质限制（RoHS）指令、无卤素和锑（符合“深绿”标准）

ESD保护：

HBM ANSI/ESDA/JEDEC JS-001超过2kV

CDM ANSI/ESDA/JEDEC JS-002超过1kV

符合IEC61000-4-2 4级标准，所有SIM卡侧引脚上的接触放电和空气放电电压为8kV和15kV

采用10引脚XQFN封装

NXT4557 的应用

NXT4557可搭配各种SIM卡连接设备使用，包括：

手机

无线调制解调器

SIM卡终端

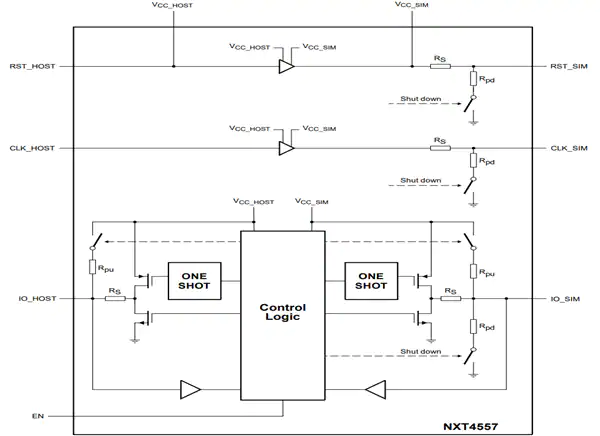

NXT4557 的内部结构及功能图

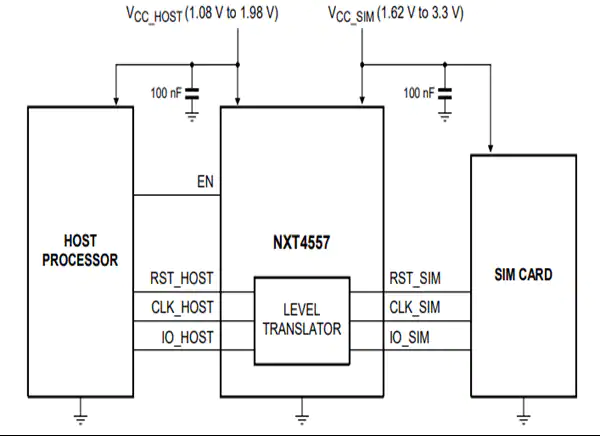

NXT4557 的应用电路图
