Microchip Technology PIC32CM Lx超低功耗微控制器是基于Arm® Cortex®-M23内核的32位MCU。PIC32CM Lx MCU集成了创新特性，可应对物联网、消费电子、工业和医疗市场的挑战。这些MCU在一个超低功耗器件中实现了出色的触摸、安全和智能模拟集成。PIC32CM Lx MCU的工作频率高达48MHz，内存配置高达512KB闪存和64KB SRAM。

PIC32CM Lx MCU有三种型号可供选择：

PIC32CM LE00 MCU是通用器件，非常适合用于任何低功耗应用

PIC32CM LS00 MCU具有Secure Boot和Arm TrustZone® 技术等安全特性

PIC32CM LS60 MCU将Arm TrustZone技术与Trust Platform ECC608安全元件集成在一个封装中，并由Trust Platform没要配置服务 和Trust Platform Design Suite v2提供支持

PIC32CM Lx MCU采用picoPower® 技术和灵活的省电模式，可实现节能设计。这些器件由电源调试和数据可视化工具提供支持，可实时监控和分析功耗。这些特性有助于快速优化系统设计，从而降低功耗，显著延长电池续航时间。

PIC32CM Lx MCU集成了增强型外设触摸控制器 (PTC)，具有同类最佳的耐水性和抗噪性。这些器件由Microchip Technology触摸配置器和触摸库提供支持，因此可轻松为应用添加美观的触摸接口。

Microchip Technology PIC32CM Lx MCU采用48和64引脚VQFN和48、64和100引脚TQFN封装。48引脚和64引脚VQFN封装具有可湿性侧翼，用于自动光学检测 (AOI)。

PIC32CM Lx 特性

+内核

Arm Cortex-M23 CPU，运行频率高达48MHz

64 CoreMark/MHz和1.03 DMIPS/MHz

单周期硬件乘法器

硬件分压器

嵌套向量中断控制器 (NVIC)

内存保护单元 (MPU)

堆栈限制检查

TrustZone for Armv8-M（可选）

+超低功耗：

picoPower技术

有源模式：低于60uA/MHz

关断模式：低于45nA

唤醒时间短：1.5μS

SleepWalking外设

事件系统外设

电源调试器和数据可视化工具支持

+稳健的安全性 (PIC32CM LS60)

安全启动

安全密钥存储

Arm TrustZone技术

真随机数发生器 (TRNG)

基于ECC和ECDSA的非对称密钥加密

基于AES和GCM的对称密钥加密

可定制证书存储插槽

DICE安全标准

+出色的电容式触摸

增强型PTC

Driven Shield+

并行采集/升压模式

能够添加按钮、滚轮、滑块和表面

响应和精度

超低功耗：

触摸唤醒

IEC/EN 61000 4-6、10Vrms

+外设设高级模拟

USB全速设备和主机

I2S，支持多达8插槽TDM和PDM麦克风

USART、I2C、LIN、SPI、ISO7816、RS-485

16位和24位控制用计时计数器 (TCC)

16位计时计数器 (TC)、WDT和32位RTC

12位1MSPS模数转换器 (ADC)：

12位、1MSPS数模转换器 (DAC)

模拟比较器 (AC)，带窗口比较功能

运算放大器

+封装选项

7.0mm x 7.0mm x 0.90mm VQFN-48；多达34个I/O引脚

9.0mm x 9.0mm x 1.0mm VQFN-64；多达48个I/O引脚

7.0mm x 7.0mm x 0.90mm TQFN-48；多达34个I/O引脚

9.0mm x 9.0mm x 1.0mm TQFN-64；多达48个I/O引脚

14.0mm x 14.0mm x 1.0mm TQFN-64；多达80个I/O引脚

PIC32CM Lx 应用

+低功耗

可穿戴设备

游戏控制

AR和VR头戴装置

低功耗工业

传感器节点

+安全性

物联网节点

家居自动化

工业自动化

医疗器械

配件认证

+电容式触摸

家电

健身追踪器

智能手表

轨垫

耳机

远程控制

信息亭

信息娱乐

资源

数据手册

勘误表

低功耗特性

安全参考指南

安全LoRa®演示

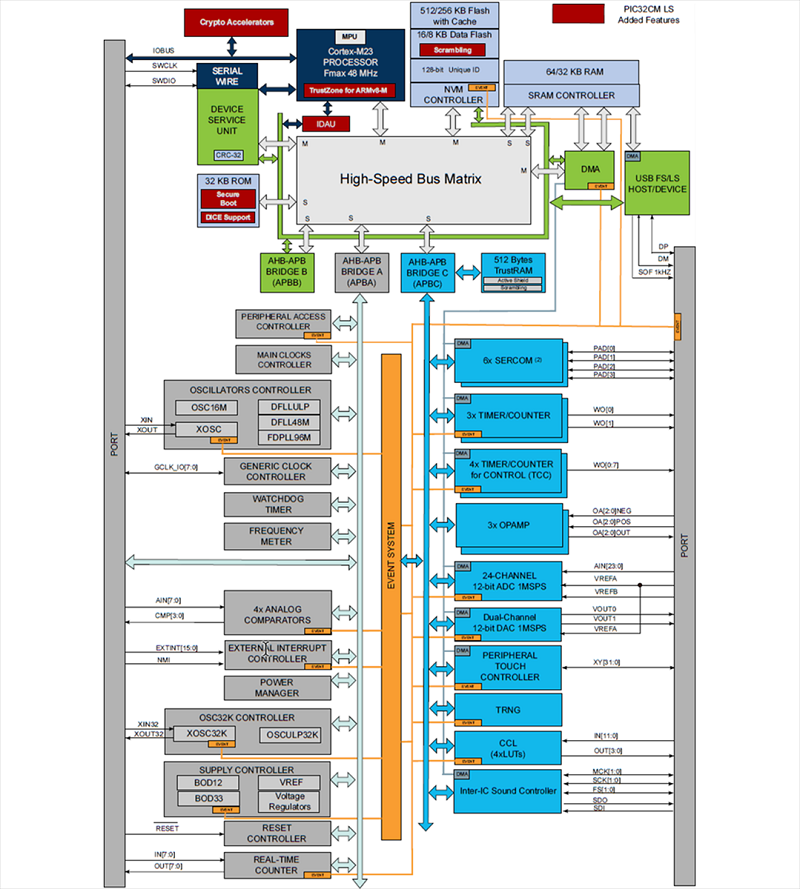

PIC32CM Lx 结构功能框图
