摘要： STM32F103VET6中文资料介绍：引脚图及功能、规格参数、特点、应用、替代型号及封装。STM32F103VET6是一款32位高密度高性能线路微控制器单元，工作电源电压在2V至3.6V，提供三个12位ADC和4个通用16位定时器以及两个PWM定时器，以及多达两个I²C、三个SPI和两个I²S、一个SDIO、五个USART以及一个USB和一个CAN。它集成了以72MHz频率运行的高性能ARM®Cortex®-M332位RISC内核、高速嵌入式存储器以及连接到两条APB总线的各种增强型I/O和外围设备。
STM32F103VET6中文资料介绍
STM32F103VET6是一款32位高密度高性能线路微控制器单元，工作电源电压在2V至3.6V，提供三个12位ADC和4个通用16位定时器以及两个PWM定时器，以及多达两个I²C、三个SPI和两个I²S、一个SDIO、五个USART以及一个USB和一个CAN。它集成了以72MHz频率运行的高性能ARM®Cortex®-M332位RISC内核、高速嵌入式存储器以及连接到两条APB总线的各种增强型I/O和外围设备。100针通用微控制器单元(MCU)具有512kB闪存。
产品型号 | STM32F103VET6 |
描述 | IC MCU 32BIT 512KB闪存100LQFP |
分类 | 集成电路(IC)，嵌入式-微控制器 |
制造商 | STMicroelectronics |
系列 | STM32F1 |
电压-电源(Vcc / Vdd) | 2V〜3.6V |
数据转换器A/D | 16x12b; D / A 2x12b |
工作温度 | -40°C〜85°C(TA) |
包装/箱 | 100-LQFP |
基本零件号 | STM32F103 |

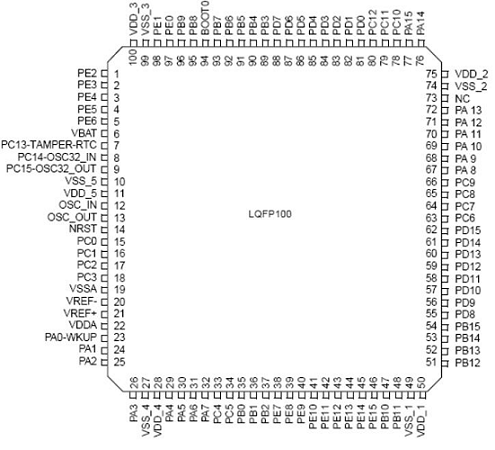

STM32F103VET6引脚图及功能
STM32F103VET6规格参数
产品种类 | ARM微控制器-MCU |
零件状态 | 活性 |
系列 | STM32F103VE |
核心 | ARMCortexM3 |
程序存储器大小 | 512KB |
数据总线宽度 | 32位 |
ADC分辨率 | 12位 |
最大时钟频率 | 72兆赫 |
数据RAM大小 | 64KB |
工作电源电压 | 2V至3.6V |
程序存储器类型 | Flash |
数据Ram类型 | SRAM |
接口类型 | CAN，I2C，SPI，USART，USB |
处理器系列 | ARMCortexM |
A/D转换器数量 | 3 |
ADC通道数 | 16 |
位数 | 32 |
通道数 | 16 |
D/A转换器数量 | 2 |
I2C通道数 | 2 |
I/O数量 | 80 |
可编程I/O数量 | 80 |
PWM通道数 | 16 |
SPI通道数 | 3 |
计时器/计数器数量 | 8 |
UART通道数 | 2 |
USART通道数 | 3 |
振荡器类型 | 内部 |
高度 | 1.4毫米 |
长度 | 14毫米 |
宽度 | 14毫米 |
封装 | 托盘 |
安装风格 | 贴片/贴片 |
封装/箱体 | LQFP-100 |
STM32F103VET6特点
· POR，PDR和可编程电压检测器
· 低功耗-睡眠，停止和待机模式
· 用于RTC和备用寄存器的VBAT电源
· 12通道DMA控制器
· 调试模式-串行线调试(SWD)和JTAG接口
· Cortex®-M3嵌入式跟踪Macrocell™
· 2个看门狗定时器
· SysTick计时器-24位递减计数器
· CRC计算单元，96位唯一ID
STM32F103VET6应用领域
· 电机驱动和控制
· 便携式设备
· 消费电子
· 计算机和计算机外围设备
· 通信和网络
· 视频和视觉
· CAD模型
STM32F103VET6替代型号
型号 | 制造商 | 品名 | 描述 |
STM32F103VET6TR | 意法半导体 | 微控制器 | 32位MCU，256-512KB闪存，USB，CAN，11个定时器，3个ADC，13个通信接口 |
STM32F103VET7 | 意法半导体 | 微控制器 | 具有72MHzCPU的速度和高达1MB的闪存。包含电动机控制外围设备以及CAN和USB全速接口 |
STM32F107VCT6 | 意法半导体 | 微控制器 | 32位，以太网MAC，ARM Cortex M3，72MHz，256KB，64KB，100引脚，LQFP |
STM32F105VCT6 | 意法半导体 | 微控制器 | 32位，USB OTG快速，ARM Cortex M3，72MHz，256KB，64KB，100引脚，LQFP |

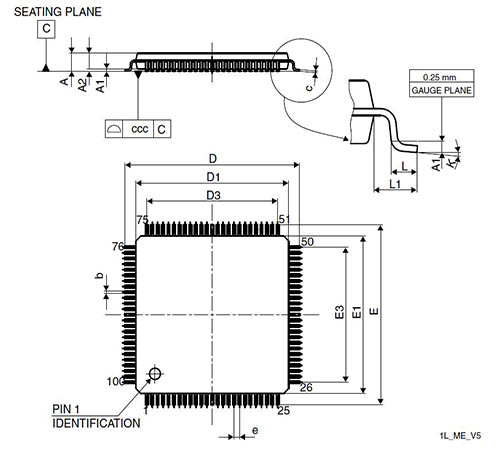

STM32F103VET6封装
