摘要: Texas Instruments TPS6244x-Q1双路降压转换器是引脚对引脚双路1A、双路2A或3A以及1A高效且易用同步降压直流/直流转换器。TPS6244x-Q1基于峰值电流模式控制拓扑,设计用于汽车应用,如信息娱乐系统和高级驾驶辅助系统。
Texas Instruments TPS6244x-Q1双路降压转换器是引脚对引脚双路1A、双路2A或3A以及1A高效且易用同步降压直流/直流转换器。TPS6244x-Q1基于峰值电流模式控制拓扑,设计用于汽车应用,如信息娱乐系统和高级驾驶辅助系统。这些低电阻开关可在高环境温度下实现高达3A的连续输出电流和高达4A的最大输出电流。开关频率可从外部在1.8MHz至4MHz范围内调节,还可同步至频率范围介于2MHz至4MHz的外部时钟。
在PWM/PFM模式下,TI TPS6244x-Q1转换器会在轻负载时自动进入省电模式,从而在整个负载范围内维持高效率。TPS6244x-Q1可在PWM模式下提供1%输出电压精度,这有助于实现具有高输出电压精度的电源设计。
TPS6244x-Q1还提供采用VQFN封装的可调电压型号。
TPS6244x-Q1 特性
符合汽车应用类AEC-Q100标准
器件温度等级1 TA:–40°C至+125°C
支持功能安全
来辅助功能安全系统设计的文档
输入电压范围:2.75V至6V
双通道输出,输出电压范围:0.6V至5.5V
输出电压精度:±1%(PWM运行)
强制PWM或PWM和PFM运行
可调开关频率:1.8MHz至4MHz
具有窗口比较器的两路电源正常输出
两路精密使能输入支持:
用户定义的欠压锁定
精确排序
180°相移运算
100%占空比模式
有源输出放电
可选扩频时钟
可选折返过流保护
TJ=–40°C至+150°C
2.3mm x 2.7mm QFN封装,带可湿性侧翼
TPS6244x-Q1 应用
ADAS摄像头、ADAS传感器融合
环视ECU
可重新配置的混合仪表组
信息娱乐音响主机和数字驾驶舱
远程信息处理控制单元

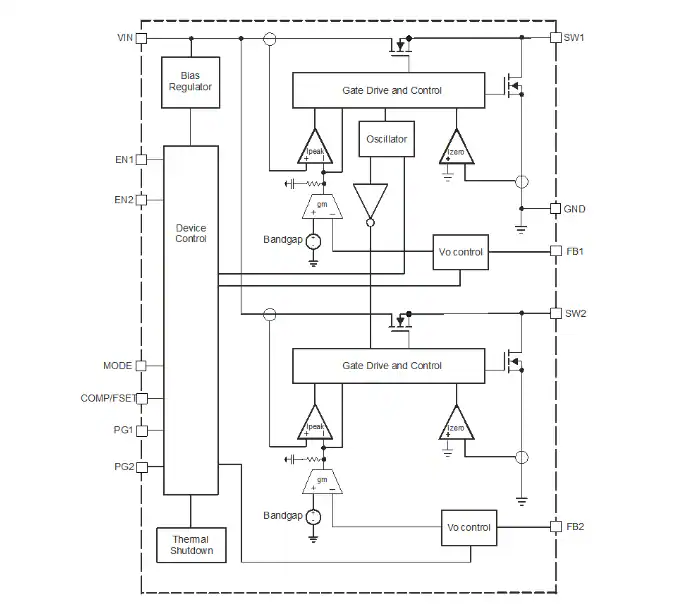

TPS6244x-Q1 内部结构功能框图

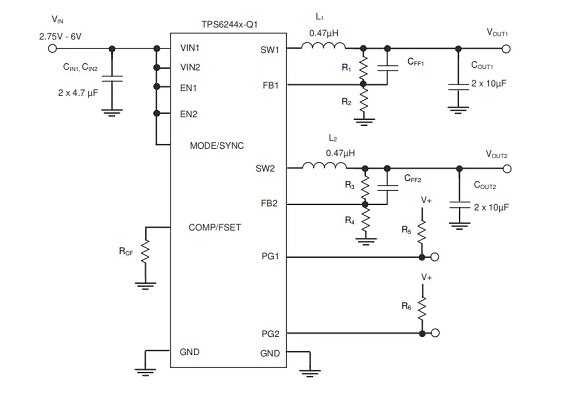

TPS6244x-Q1 电路图
