Texas Instruments TPS6104x-Q1高频升压转换器非常适合用于输出电压高达28V的汽车应用。TPS6104x-Q1采用预调低压轨、双节镍氢/镍镉或单节锂离子电池工作，支持1.8V至6V输入电压。TPS6104x-Q1转换器可生成高达1MHz的开关频率，支持使用小型外部元件，例如陶瓷和钽输出电容器。TPS6104x-Q1器件采用节省空间的5引脚SOT-23封装，实现了较小的整体解决方案尺寸。

TI TPS61040-Q1转换器具有内部400mA开关电流限制。相比之下，TPS61041-Q1转换器具有250mA开关电流限制，可为低功耗应用提供更低的输出电压纹波和更小的外形尺寸电感器。

TPS6104x-Q1器件采用脉冲频率调制 (PFM) 方案，具有恒定峰值电流控制功能。低静态电流（28µA典型值）和优化的控制方案相结合，有助于器件在整个负载电流范围内高效运行。

TPS6104x-Q1 特性

符合汽车应用标准

输入电压范围：1.8V至6V

可调输出电压范围：高达28V

内部开关电流：400mA (TPS61040-Q1) 和250mA (TPS61041-Q1)

高达1MHz的开关频率

空载静态电流：28µA（典型值）

关段电流：1µA（典型值）

内部软启动

节省空间的5引脚SOT-23封装

TPS6104x-Q1 应用

远程信息处理、eCall和收费

信息娱乐与仪表板

高级辅助驾驶系统 (ADAS)

LCD偏置电源

白色LED电源，用于LCD背光

两节NiMH/NiCd或单节锂离子电池

电池供电系统

标准3.3V或5V至12V转换

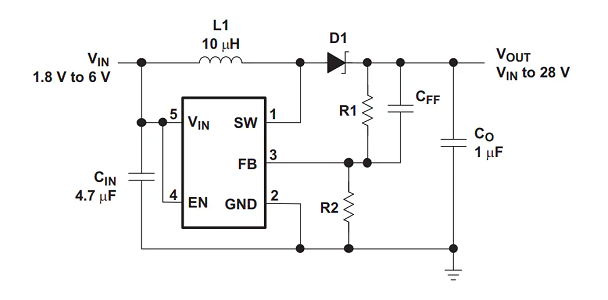

TPS6104x-Q1 典型应用电路图

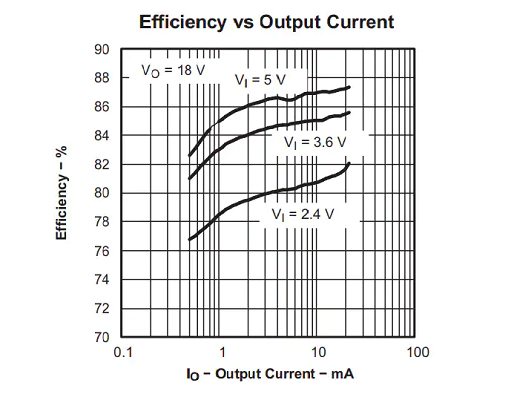

TPS6104x-Q1 效率与输出电流
