onsemi NCV12711电流模式PWM控制器是一款固定频率峰值电流模式器件，具备实施单端功率转换器拓扑所需的所有特性。NCV12711的工作电压为4V至45V，无辅助绕组，在其散热能力范围内。NCV12711内置一个可编程振荡器，工作频率范围为100kHz至1MHz，并集成斜率补偿以防止次谐波振荡。

onsemi NCV12711电流模式PWM控制器集成了可编程软启动、输入电压UVLO保护和过功率保护(OPP)电路，可随着输入电压的增加限制电路的总功率容量。此外，NCV12711包含一套保护特性，包括平滑频率增加的逐周期峰值电流限制和基于定时器的过载保护。所有保护功能都将控制器置于低静态故障模式，具有1s自动恢复周期，以便在故障条件消除时允许系统恢复。

NCV12711 特征

宽VCC输入范围(4V至45V)

内部7.5V调节器

具有可调斜率补偿的电流模式控制

空载条件下0%占空比运行

内部过功率保护

单电阻可编程振荡器100kHz至1MHz

峰值电流和频率可调软启动

带迟滞的可编程输入电压UVLO

外部禁用的关断阈值

带有30毫秒过载定时器的过载保护

内部运算放大器

故障自动恢复模式，自动恢复周期为1秒

1A源极/漏极栅极驱动器

NCV前缀，适用于汽车和其他需要独特场地和控制变更要求的应用；AEC Q101认证和PPAP能力

NCV12711 应用

用于电动汽车的单端反激式和正激式转换器

用于辅助电源的汽车4V至45V输入DC/DC控制器

NCV12711 结构功能框图

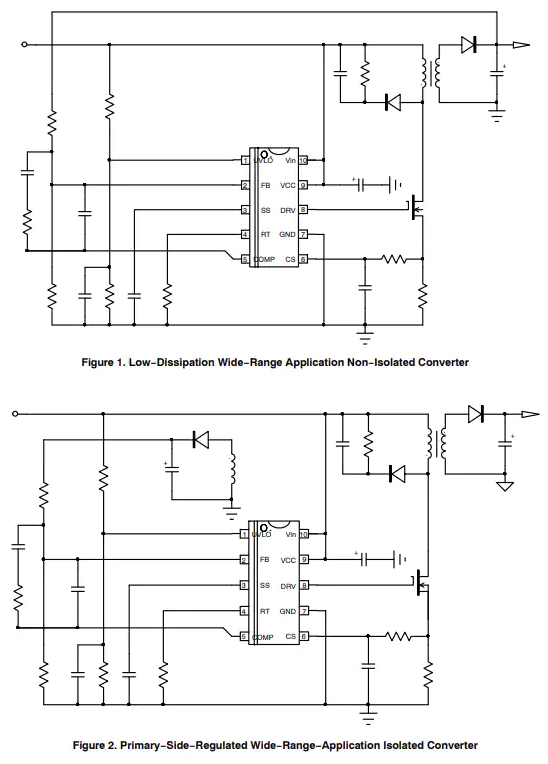

NCV12711 应用电路原理图
