摘要： 一种用于实现单端功率转换器拓扑结构的固定频率峰值电流模式器件。

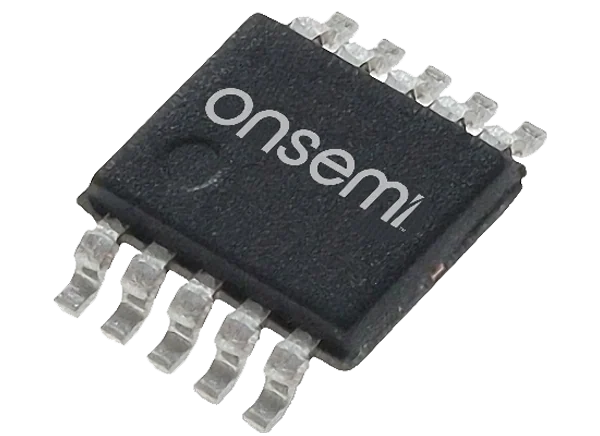

onsemi NCV12711电流模式PWM控制器是一种固定频率峰值电流模式设备，提供实现单端功率转换器拓扑所需的所有功能。NCV12711的工作电压为4V至45V，无需辅助绕组，且在其热性能范围内。NCV12711包括一个可编程振荡器，工作范围从100kHz到1MHz，并集成了斜率补偿以防止亚谐波振荡。
onsemi NCV12711电流模式PWM控制器集成了可编程软启动、输入电压UVLO保护和过功率保护(OPP)电路，该电路在输入电压增加时限制了电路的总功率容量。此外，NCV12711包含一套保护功能，包括平滑频率增加的逐周期峰值电流限制和基于定时器的过载保护。所有保护功能使控制器进入低静止故障模式，具有1s自动恢复周期，允许系统恢复，如果故障条件消除。
宽VCC输入范围(4V到45V)
内部7.5 v调节器
具有可调坡度补偿的电流模式控制
空载工况下0%占空比运行
内部过电保护
单电阻可编程振荡器100kHz至1MHz
可调软启动峰值电流和频率
可编程输入电压UVLO与滞后
外部禁用的关闭阈值
过载保护与30毫秒过载定时器
内部运算放大器
故障自动恢复模式，1秒自动恢复周期
±1A源/汇门驱动
NCV前缀用于汽车和其他需要独特的现场和控制更改要求的应用;符合AEC-Q101标准，具备PPAP能力

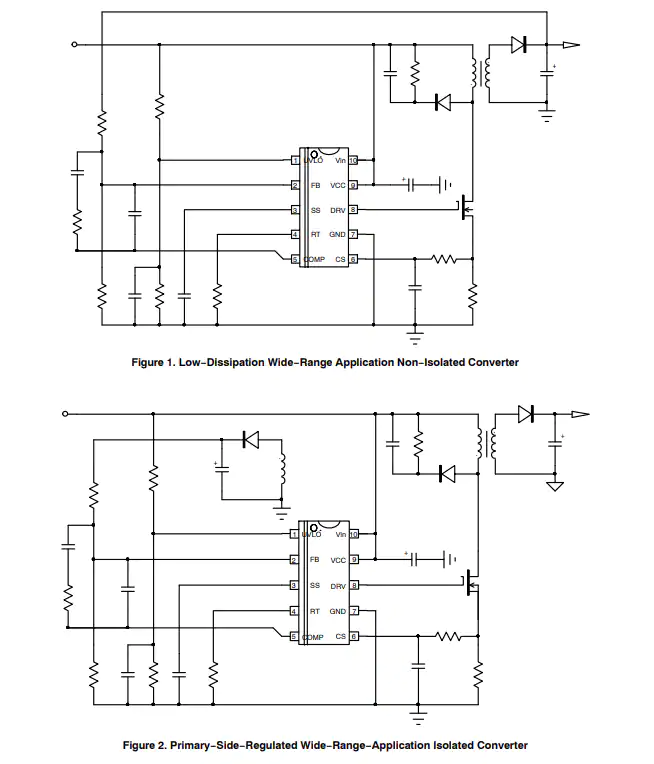

电动汽车用单端反激和正激变换器
汽车4V到45V输入DC/DC控制器辅助电源
