摘要： 一种小型的超低罗恩负载开关，具有可控的开启，采用低rdnson n通道MOSFET。

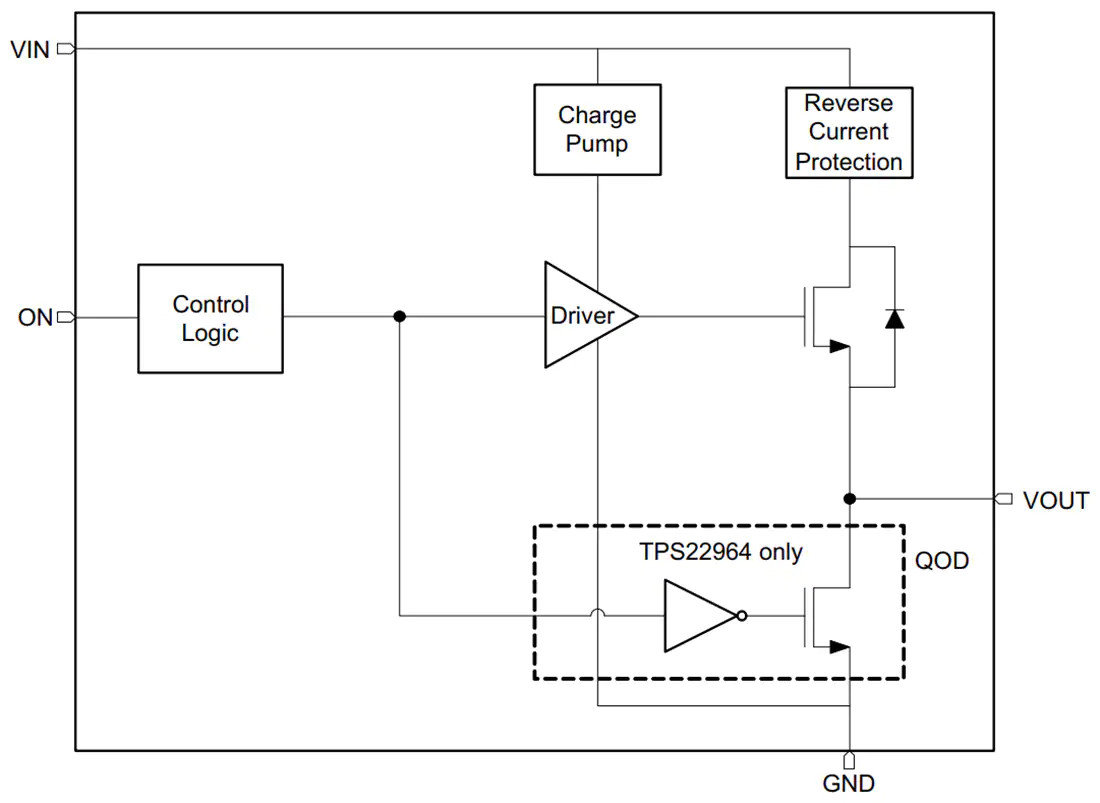

德州仪器TPS22963/64负载开关是一种小型、超低R(ON)负载开关，具有可控开启。该器件具有低R(DSON) n通道MOSFET，可以在1V到5.5V的输入电压范围内工作。它还可以开关电流高达3A。集成电荷泵偏置NMOS开关以实现低开关通电阻。该开关由开/关输入(on)控制，能够直接与低压GPIO控制信号连接。TPS22963/64器件的上升时间是内部控制的，以避免涌流。

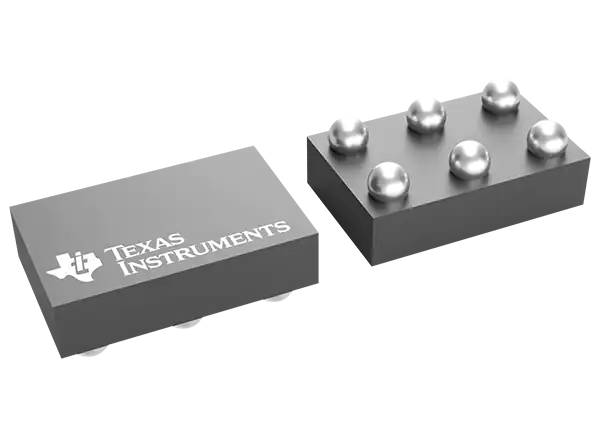

TPS22963/64提供反向电流保护。当电源开关关闭时，设备将不允许电流流向开关的输入侧。此功能仅在设备禁用时激活，允许某些应用程序有意的反向电流(当开关启用时)。德州仪器TPS22963/64采用节省空间的6针WCSP封装。它的特点是在自由空气温度范围-40°C到85°C的操作。
集成n通道负载开关
输入电压范围1V ~ 5.5V
内部通场效应管R(DSON) = 8毫欧 (Typ)
极低的导通电阻
R(ON) = 13毫欧 (typ.) at V(IN) = 5V
R(ON) = 14毫欧 (typ.) at V(IN) = 3.3V
R(ON) = 18毫欧 (typ.) at V(IN) = 1.8V
3A最大连续开关电流
反向电流保护(禁用时)
低停机电流(760nA)
低门限1.3V GPIO控制输入
控制回转速率，避免浪涌电流
快速输出放电(仅TPS22964)
六端晶圆片尺寸封装(公称尺寸见所示)
0.9mm x 1.4mm, 0.5mm间距，0.5mm高度
根据JESD 22测试ESD性能
2kV人体模型(A114-B, II类)
500V充电器件型号(C101)
智能手机
笔记本电脑和Ultrabook
平板电脑电脑
固态硬盘(SSD)
数字电视/ IP机顶盒
POS终端和媒体网关
