NCN26010XMNEVB评估板的介绍、特性、及应用

来源：HQBUY 发布时间：2023-01-11

摘要： NCN26010工业以太网收发器演示开发平台。

onsemi NCN26010XMNEVB评估板是NCN26010工业以太网收发器的演示和开发平台。NCN26010是一个10Mb/s，符合IEEE 802.3 g标准的设备，包括一个媒体访问控制器(MAC)，一个PLCA协调子层(RS)和一个10BASE-T1S PHY，设计用于工业多点以太网。NCN26010提供了通过单个非屏蔽双绞线传输和接收数据所需的所有物理层功能。onsemi NCN26010工业以太网收发器通过开放联盟MACPHY SPI协议与主机mcu通信。

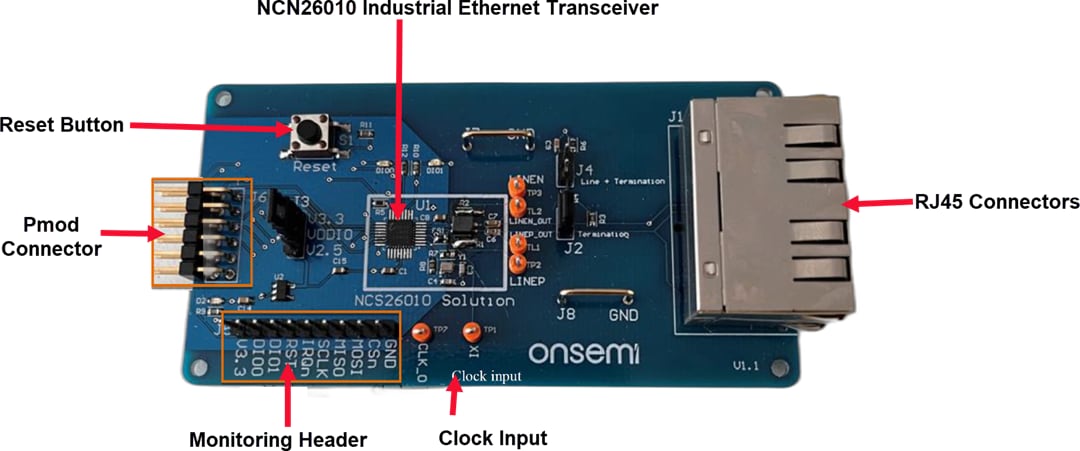

NCN26010XMNEVB评估板包括所有电路，当通过SPI连接到主机或微控制器板时，允许该板作为10BASE-T1S MACPHY节点。评估板具有预安装的NCN26010和两个RJ45连接器，用于连接双绞线数据线。为了方便使用，标准的Cat5以太网电缆可以连接到RJ45连接器。

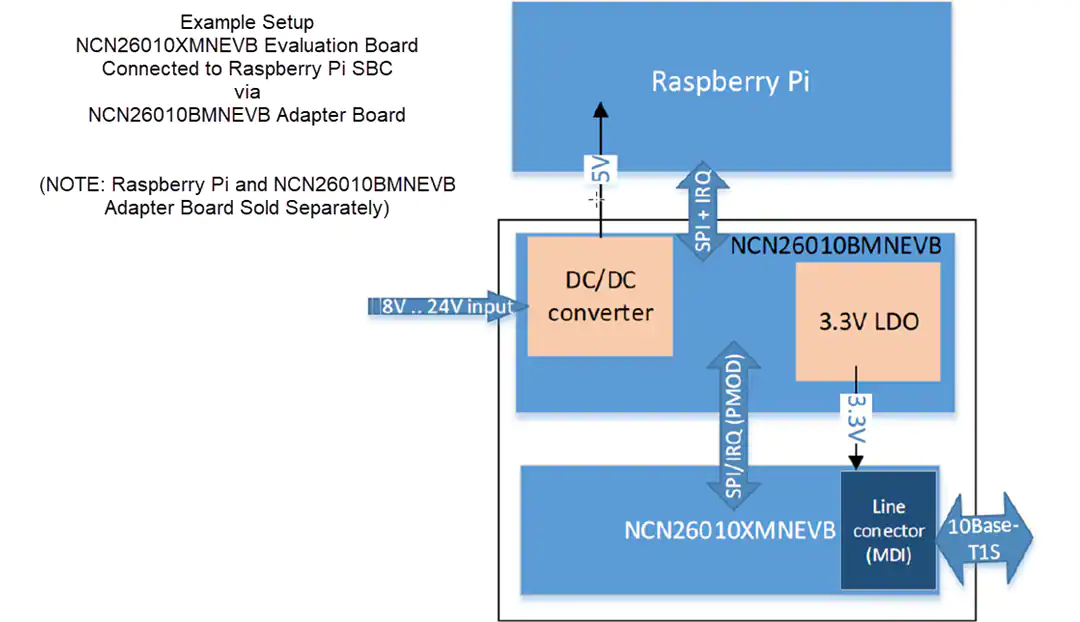

SPI连接可以通过使用RSL10 BDK-GEVK底板的NCN26010XMNEVB评估板上的Pmod连接器进行。评估板还可以使用NCN26010BMNEVB适配器板连接到树莓派单板计算机(SBC)。

为了监视SPI流量，NCN26010XMNEVB评估板具有0.1”间距引脚头，很容易访问。这个报头还可以连接逻辑分析仪，允许跟踪SPI信号，同时操作树莓派或任何其他合适的主机MCU或SBC。用户也可以使用该连接器连接到不提供Pmod连接器的主机pcb(第三方MCU评估板)。
