摘要: 支持经典CAN和CAN FD(灵活数据速率)数据速率高达8mbps。
德州仪器TCAN1463-Q1高速控制器区域网络(CAN) FD收发器满足ISO 11898-2:2016高速CAN规范和CiA 601-4 SIC规范的物理层要求。设备支持经典的CAN和CAN FD(灵活数据速率)数据速率,最高可达8mbps。TCAN1463-Q1减少了从显性到隐性边缘的信号铃声,在复杂网络拓扑中实现了更高的吞吐量。SIC允许应用程序在具有多个未终止存根的大型网络中以2Mbps、5Mbps或更高的速率运行,从而获得CAN FD的真正好处。当不使用INH_MASK特性时(INH_MASK引脚处于浮动状态或连接到GND),该设备与经典的CAN FD收发器(如TCAN1043A-Q1或TCAN1043-Q1)引脚兼容。

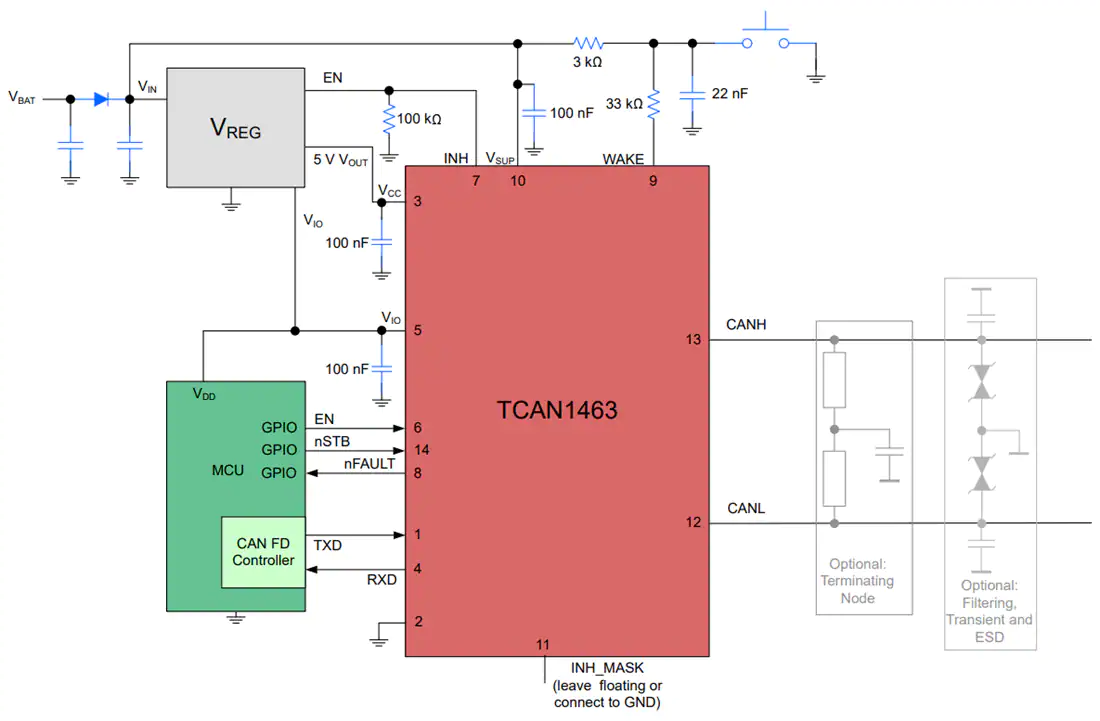

德州仪器TCAN1463-Q1允许系统级降低电池电流消耗,通过INH输出引脚有选择地启用可能出现在系统上的各种电源。该功能允许低电流休眠状态,在监视CAN总线时,电源被门控到除TCAN1463-Q1以外的所有系统组件。当检测到唤醒事件时,TCAN1463-Q1通过驱动高INH启动系统。TCAN1463-Q1具有一个SWE定时器,可以在待机模式下的不活动4分钟(t(INACTIVE))后安全过渡到睡眠模式。该功能确保设备转换到低功率睡眠模式,如果MCU无法转换到正常模式。
AEC-Q100(一级)汽车应用资质
功能性Safety-Capable
可提供文档以帮助功能安全系统设计
符合ISO 11898-2:2016的要求
实现CiA 601-4中定义的信号改进能力(SIC)
通过消除振铃和增强位对称,积极改善总线信号
支持经典CAN和CAN FD高达8Mbps
宽输入工作电压范围
V(IO)电平转换支架(1.7V至5.5V)
操作模式
正常模式
静默模式
待机模式
低功耗睡眠模式
高压INH输出用于系统电源控制
INH_MASK引脚在虚假唤醒事件期间保持INH禁用
本地唤醒支持通过WAKE引脚
睡眠唤醒错误(Sleep Wake Error, SWE)定时器可以在系统断电或软件故障的情况下,从待机模式安全过渡到睡眠模式
允许延长电源时间
定义了无电源时的行为
总线和IO端子高阻抗(对运行的总线或应用程序无负载)
保护功能
±58V CAN总线容错
在VSUP上加载转储支持
IEC ESD保护
低电压保护装置
热停堆保护
TXD主导状态超时(TXD DTO)
可提供14针铅(SOT和SOIC)封装和无铅(VSON)封装,可湿侧翼,以提高自动光学检测(AOI)能力
车身电子及照明
汽车网关
先进驾驶辅助系统(ADAS)
信息娱乐和集群
混合动力、电动和动力系统
个人交通工具。电动自行车
工业运输
